上海耀华XK3190-a9地磅外接大屏幕YHL-3寸地磅称重显示器
eot广州南创电子科技有限公司
eot广州南创电子科技有限公司

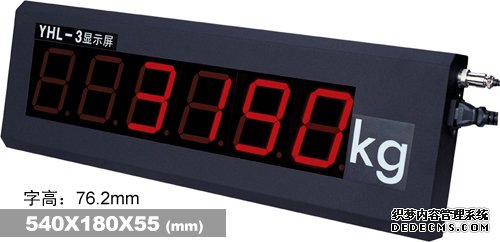

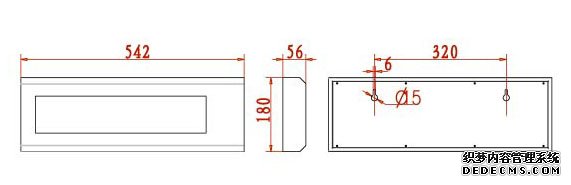

上海耀华XK3190-a9地磅外接大屏幕YHL-3寸地磅称重显示器外观规格
eot广州南创电子科技有限公司
eot广州南创电子科技有限公司
eot广州南创电子科技有限公司
产品说明:
XK3190-a9显示器适用于电子地上衡、电子汽车衡、静态轨道衡等采用1~16个数字传感器的静态称重系统。
产品特点:
◆不秀钢外壳
◆配备多种防作弊功能
◆全新的电子印章加密方式
◆具有多种诊断方式,调试简单
◆可选配以太网、4~20mA、开关量等多种扩展接口
◆新型VBN液晶显示
◆支持选配物联网接入功能
产品功能
◆可连接多家耀华协议数字传感器
◆自动/半自动/手动角差修正
◆数字传感器通讯地址修改功能
◆单个传感器数据查看功能
◆二档分度值自动切换;
◆非线性修正功能和标定误差修正功能
◆定时关机功能
◆配备两路独立的全双工UART,用于连接电脑、PLC等设备,多种通讯方式可选。
◆配备电流环大屏幕通讯口;配备标准并行打印接口
◆称重记录贮存/检查/删除/断电保护
◆可存储1024组车辆牌号和皮重,256组货号,可存储4096组称重记录
◆可备份和恢复仪表内各种参数,可靠实用
技术参数
数字传感器连接
◆连接方式:RS485方式、四六线兼容
◆通讯距离:约1000米
◆连接个数:1~16个
◆传感器通讯协议:上海耀华
◆传感器电源:DC 10V,0.8A(Max)
显示
◆显示方式:新型VBN液晶显示,10个状态指示符
◆时钟:实时时钟,自动闰年、闰月,不受断电影响
大屏幕接口
◆信号:20mA电流环,串行输出,传输距离:≤2000米
打印接口
◆可连接宽行打印机:LQ-300K、KX-P1131、KX-P1121 、DS-300
热敏度微打:POS58、T58D 可选配面板式微打
串行通讯接口
◆标准配置: 1、RS232/RS485自适应; 2、RS232
◆电源: AC187~242V;49~51HZ
◆直流电源:外置12V蓄电池供电
上海耀华XK3190-a9维护保养及注意事项
一. 为保证仪表清晰和使用寿命,本仪表不宜放在阳光直射下使用,放置地点应较平整。
二. 不宜放在粉尘及振动严重的地方使用,避免在潮湿的环境中使用。
三. 传感器和仪表须可靠连接,系统应有良好的接地,远离强电场、强磁场,传感器和仪表应远离强腐蚀性物体,远离易燃易爆物品。
▲ !不要在有可燃性气体或可燃性蒸汽的场合使用,不得使用在有压力容器罐装统。
▲ !在雷电频繁发生的地区,必须安装可靠的避雷器,以确保操作人员人身安全,防止雷击损坏仪表及相应设备。
▲ !传感器和仪表都是静电敏感设备,在使用中必须切实采取防静电措施,严禁在秤台上进行电焊操作或其他强电场操作;在雷雨季节,必须落实可靠的避雷措施,防止因雷击造成传感器和仪表的损坏,确保操作人员的人身安全和称重设备及相关设备的安全运行。
四. 严禁使用强溶剂(如:苯、硝基类油)清洗机壳。
五. 不得将液体或其他导电颗粒注入仪表内,以防仪表损坏和触电。
六. 在插拔仪表与外部设备联接线前,必须先切断仪表及相应设备电源!
▲!在插拔传感器联接线前,必须先切断仪表电源!
▲!在插打印机联接线前,必须先切断打印机和仪表电源!
▲!在插拔大屏幕联接线前,必须先切断仪表和大屏幕电源!
▲!在插拔通讯联接线前,必须先切断仪表和上位机电源!
七. 公司忠告客户:使用本公司仪表前应对仪表进行检测验收。本公司仅对仪表自身质量负责,
最高赔偿额在故障仪表自身价值2倍以内,对仪表所处的系统问题不承担责任。
八. 仪表对外接口须严格按使用说明书中所标注的方法使用,不得擅自更改联接。本仪表在使用
过程中若出现故障,应立即拔下插头,送专业厂维修。一般非衡器专业生产厂家不要自行修理以免
造成更大的损坏。本仪表不允许随意打开,否则不予保修。
九. 蓄电池属易耗品,不属三包范围。
▲!为延长蓄电池的使用寿命,务必先充足电后使用。
若长时间不使用,必须每隔2个月充电一次,每次充电20小时。
▲!在搬运或安装时务必小心轻放,避免强烈振动,避免冲击或撞击,防止蓄电池内部电极
短路,损坏蓄电池。
十. 本仪表自销售之日起一年内,在正常使用条件下,出现非人为故障属保修范围,请用户将
