耀华XK3190-DS7数字称重显示控制器产品说明：vSk广州南创电子科技有限公司
数字传感器接口： vSk广州南创电子科技有限公司
接口方式：RS485（两线制）vSk广州南创电子科技有限公司
传输距离：≤1000 米vSk广州南创电子科技有限公司
传输速度：9600 baudvSk广州南创电子科技有限公司
信号电源：DC10V，≤400mAvSk广州南创电子科技有限公司
接口能力：≤16 个数字传感器vSk广州南创电子科技有限公司
兼容协议：本公司数字模块协议vSk广州南创电子科技有限公司
显示：7 位高亮度 LED 显示，10 个状态指示符。vSk广州南创电子科技有限公司
键盘：数字键 0~9  功能键    24 个（10 个与数字键复合）vSk广州南创电子科技有限公司
时钟：可显示年、月、日、时、分、秒，自动闰年闰月；不受断电影响。vSk广州南创电子科技有限公司
大屏幕显示接口vSk广州南创电子科技有限公司
传输方式: 串行输出方式，20mA 电流环信号（恒流源输出）vSk广州南创电子科技有限公司
传输波特率600vSk广州南创电子科技有限公司
传输距离 ≤2000 米vSk广州南创电子科技有限公司
使用环境：交流电源（AC 220V（-15% ~ +10%）50Hz（±2%）），直流电源（采用外置 12V/7Ah 蓄电池供电）vSk广州南创电子科技有限公司
使用温度：－10℃ ~ 40℃;储运温度：-25℃ ~ 55℃vSk广州南创电子科技有限公司
相对湿度：vSk广州南创电子科技有限公司

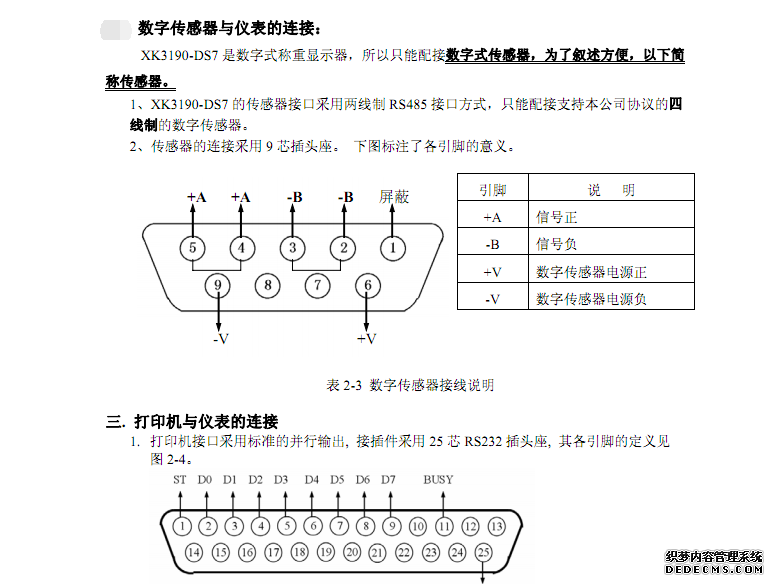

数字传感器与仪表的连接vSk广州南创电子科技有限公司
 vSk广州南创电子科技有限公司
vSk广州南创电子科技有限公司
开机及开机自动置零 vSk广州南创电子科技有限公司
 1. 接通交流电源或外置蓄电池，并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称重状。vSk广州南创电子科技有限公司
 2. 在笔划自检过程中，按任意键停止自检。vSk广州南创电子科技有限公司
 3. 开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。开机置零范围的参数选择、设置方法详见标定的有关章节。vSk广州南创电子科技有限公司
 vSk广州南创电子科技有限公司
正常工作时应把标定开关拨到禁止标定的位置。vSk广州南创电子科技有限公司
手动置零 (半自动置零) vSk广州南创电子科技有限公司
 1. 按[置零]键，可以使仪表回零，此时零位标志符亮。vSk广州南创电子科技有限公司
 2. 显示值偏离零点,但在置零范围以内时，[置零]键起作用。否则[置零]键不起作用，置零范围的参 数选择、设置方法详见标定的有关章节。vSk广州南创电子科技有限公司
 3. 只有稳定标志符亮时，可以进行置零操作。vSk广州南创电子科技有限公司
vSk广州南创电子科技有限公司
去皮功能操作vSk广州南创电子科技有限公司
1. 本仪表提供三种去皮方式：vSk广州南创电子科技有限公司
①. 一般去皮：vSk广州南创电子科技有限公司
在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重vSk广州南创电子科技有限公司
扣除，此时仪表显示净重为0，去皮标志符亮。vSk广州南创电子科技有限公司
②. 预置皮重：vSk广州南创电子科技有限公司
在称重显示状态下，按[设皮]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。vSk广州南创电子科技有限公司
若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。vSk广州南创电子科技有限公司
③. 按车号调用皮重：vSk广州南创电子科技有限公司
在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按vSk广州南创电子科技有限公司
[去皮]键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。vSk广州南创电子科技有限公司
2. 在称重显示状态下，可连续去皮。当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去皮标志符熄灭。vSk广州南创电子科技有限公司
四. 日期与时间的设置及操作vSk广州南创电子科技有限公司
在称重状态下，按【时钟】键仪表显示当前日期 ，此时输入正确的日期后按【输入】键进行确认。仪表接着显示当前时间 并自动走时，此时输入正确的时间后按【输入】键进行确认，即完成日期和时间的设置。vSk广州南创电子科技有限公司
蓄电池使用vSk广州南创电子科技有限公司
 1. 当使用蓄电池供电时，显示窗左方的“电池电量”指示符会指示当前蓄电池所剩的电量；三个指示符全亮表明电量充足；下面的两个指示符亮表明电量较足；只有最下面一个指示 符亮，表明电量不足。电量不足时应考虑给蓄电池充电，如继续使用则蓄电池电量继续减少，仪表会自动切断电源以保护蓄电池。vSk广州南创电子科技有限公司
 2. 把蓄电池连到仪表上，再接通交流电源，仪表就会对蓄电池充电（充足约需20小时）。无论是否打开电源开关都会充电，关机充电速度较快，推荐使用。vSk广州南创电子科技有限公司
 3. 蓄电池首次使用时，务必先充足电后再使用。vSk广州南创电子科技有限公司
 4. 蓄电池连接线上标有红色的插头为正（+），与蓄电池正极相连；标有黑色的插头为负（－），与蓄电池负极相连。vSk广州南创电子科技有限公司
 5. 把蓄电池正负极性接反或短路均可能使仪表的直流自恢复保险丝断路以保护仪表及蓄电池，这时把蓄电池正确连接后，重新开机即可正常使用。vSk广州南创电子科技有限公司
 6. 蓄电池属易耗品，不属三包范围。vSk广州南创电子科技有限公司
vSk广州南创电子科技有限公司
XK3190-DS7维护保养及注意事项vSk广州南创电子科技有限公司
一. 为保证仪表清晰和使用寿命，本仪表不宜放在阳光直射下使用，放置地点应较平整。vSk广州南创电子科技有限公司
二. 不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。vSk广州南创电子科技有限公司
 三． 传感器和仪表须可靠连接，系统应有良好的接地，远离强电场、强磁场，传感器和仪表应远离强腐蚀性物体，远离易燃易爆物品。vSk广州南创电子科技有限公司
 ▲  ！不要在有可燃性气体或可燃性蒸汽的场合使用，不得使用在有压力容器罐装统。vSk广州南创电子科技有限公司
 ▲  ！在雷电频繁发生的地区，必须安装可靠的避雷器，以确保操作人员人身安全，防止雷击损坏仪表及相应设备。vSk广州南创电子科技有限公司
 ▲  ！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电场操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。vSk广州南创电子科技有限公司
 vSk广州南创电子科技有限公司
四. 严禁使用强溶剂(如：苯、硝基类油)清洗机壳。vSk广州南创电子科技有限公司
五. 不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。vSk广州南创电子科技有限公司
六. 在插拔仪表与外部设备联接线前，必须先切断仪表及相应设备电源！vSk广州南创电子科技有限公司
