单点式称重传感器是称重传感器中主要的类型之一。单点式称重传感器在中小型平台秤应用中最为常见。#单点式称重传感器#

把单点式传感器放置在相对较大平台的任何区域称重时，其精确称重能力非常出色，这种对中心外负载的不敏感是一种称为"力时补偿"的功能。仅使用一个称重传感器而不是四个称重传感器的能力使单点称重传感器成为数十种应用非常经济的解决方案，包括但不限于：体重秤、台秤、平台秤、料斗和容器称重、零件计数、包装秤、检查称重、OEM 产品、零售秤、输送机秤、生产工艺、低成本应用和医疗秤。

称重传感器从受力方式可分为压式和拉式类,由于不同的受力方式具有不同的工作条件和技术要求,因此就有不同的称重传感器安装方法和规定；下面介绍了这两种称重传感器安装方法。

压式拉式称重传感器安装：称重传感器这种形式的传感器有二种不同的安装形式。

1、为滚珠式底座传感器的安装形式,安装时将它放置在带有凹形缺口的底板上。其优点是：当秤体或其它设备因温度影响而伸缩,使其偏离受力中心线时，可作水平方向的位移定位,其位移量在±5mm以内。因此可在任何情况下使称重传感器接受垂直力,保证称量准确度。

2、固定式底座传感器的安装形式,安装时将传感器放置在三颗固定档柱内。因此要求使用在温度变化范围不大的场合, 其优点是能提高秤体的稳定性,而且安装调试方便。

称重传感器安装时还应注意：

1、压头应由20mm厚的铬钢制成,压头的底面应加工成圆弧，其半径应为传感器圆顶半径的3倍以上,并应进行热处理以增加压头的硬度。固定板应用45号钢制成,其厚度不得小于20mm,安装时的水平度不应超出±0.5°。

2、滚珠等移动部件应保持滑动自如，不应有卡死、锈蚀等现象。

3、为防止大电流流经传感器,应在传感器之间加装短路片，以防偶然的大电流流过而将其烧坏。即使如此, 在需要进行大从焊接时最好还是将压式传感器卸下,待几作结束后再将称重传感器安装好。

单点式称重传感器是称重传感器中主要的类型之一。单点式称重传感器在中小型平台秤应用中最为常见。#单点式称重传感器#
把传感器放置在相对较大平台的任何区域称重时，其精确称重能力非常出色，这种对中心外负载的不敏感是一种称为"力时补偿"的功能。仅使用一个称重传感器而不是四个称重传感器的能力使单点称重传感器成为数十种应用非常经济的解决方案，包括但不限于：体重秤、台秤、平台秤、料斗和容器称重、零件计数、包装秤、检查称重、OEM 产品、零售秤、输送机秤、生产工艺、低成本应用和医疗秤。


拉式称重传感器安装及注意事项：

这类称重传感器一般量程从较小，通常在机械秤改造和电子皮带秤中使用的较多，小容量料斗秤也可应用。由于拉式传感器的安装调整不便，因此不象压式称重传感器那样得到广泛应用。如果秤体是由两个以上的拉式称重传感器悬吊时, 要特别提防其中一个未受力而另一个受力太大超出额定负荷而损坏,因此要求进出料处在秤体的中心。另外秤体结构的刚性要好，以防因震动等原因而影响称重准确度。

称重传感器安装使用的九大注意事项：

1.设计加载装置及安装时应保证加载力的作用线与称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。

2.按本说明中的传感器量程选定确定所用传感器的额定载荷。

3.在高度精度使用场合，应使传感器和仪表在预热30分钟后使用。

4.传感器的电缆线应阔别强动力电源线或有脉冲波的场所，无法避竞时应把传感器的电缆线单独穿入铁管内，并尽量缩短连接间隔。

5.电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。

6.为防止化学侵蚀．安装时宜用凡士林涂抹传感器外表面。

7.传感器应放在干燥透风无侵蚀性气体的室内

8.传感器外壳、保护盖板、引线接头均经密封处理，用户不准打开。

9.为防止大电流直接窜过称重传感器本体而损坏传感器禁止在传感器安装后进行电焊功课，在万不得已时应在称重传感器加载装置两端加接铜编织线做的旁路器。应避免阳光直晒和环境温度剧变的场台使用在无法避免时应加装防护或缓解装置。

例举HBM称重传感器安装:

1、水平调整：水平调整有两个方面的内容。一是单只HBM称重传感器安装底座的安装平面要用水平仪调整水平，另一方面是指多个传感器的安装底座的安装面要尽量调整到一个水平面上（用水准仪），尤其是单点式传感器数多于三个的称重系统中，更应注意这一点，这样做的主要目的是为了使各HBM称重传感器所承受的负荷基本一致。

2、安装HBM RSCA&RSCB称重传感器的底座安装面应平整、清洁，无任何油膜，胶膜等存在。安装底座本身应有足够的强度和刚性，一般要求高于传感器本身的强度和刚度。HBM称重传感器要轻拿轻放，尤其是由合金铝制作弹性体的小容量传感器，任何冲击、跌落，对其计量性能均可能造成极大损害。

3、HBM称重传感器在正常工作时，传感器一般均应设置过载保护的机械结构件。称重传感器周围应尽量设置一些“挡板”，甚至用薄金属板把传感器罩起来。这样可防止杂物玷污传感器及某些可动部分，而这种“沾污”往往会使可动部分运动不爽，而影响Tedea称重传感器615-100KG称量精度。系统有无运动不爽现象，可以用以下方法判别。即在秤台上加或减大约千分之一额定负荷看看称重显示仪是否有反映，有反映，说明可动部分未受“沾污”。

4、称重传感器虽然有一定的过载能力，但在称重传感器安装过程中，仍应防止传感器的超载。要注意的是，即使是短时间的超载，也可能会造成传感器永久损坏。在安装过程中，若确有必要，可先用一个和传感器等高度的垫块代替传感器，到最后，再把传感器换上。

5、若用螺杆固定传感器，要求有一定的紧固力矩，而且螺杆应有一定的旋入螺纹深度。一般而言，固定螺杆应采用高强度螺杆。

6、传感器应采用铰合铜线（截面积约 50mm2）形成电气旁路，以保护它们免受电焊电流或雷击造成的危害。

7、HBM称重传感器在使用中，必须避免强烈的热辐射，尤其是单侧的强烈热辐射。

8、尽量采用有自动定位（复位）作用的结构配件，如球形轴承、关节轴承、定位紧固器等。他们可以防止某些横向力作用在传感器上。要说明的是：有些横向力并不是机械安装引起的，如热膨胀引起的横向力，风力引起的横向力，及某些容器类衡器上的搅拌器的振动引起的横向力即不是机械安装引起的。

9、某些衡器上有些必须接到秤体上的附件（如容器秤的输料管道等），为防止他们“吃掉”称重传感器的真实负荷合而引起误差，我们应让他们在传感器加载主轴的方向上尽量柔软一些。

10、每种HBM称重传感器的加载方向都是确定的，而我们使用时，一定要在此方向上加载负荷。横向力、附加的弯矩、扭矩力应尽量避免。

11、对于大容量的HBM称重传感器，一般来说，它具有较大的自重，故而要求在搬运、安装时，尽可能使用适当的起吊设备（如手拉葫芦、电动葫芦等）。

称重传感器安装步骤

安装称重传感器

一、操作准备

1、阅读相关图样，了解安装的结构和顺序。

2、待安装的称重传感器。

3、力矩扳手、千斤顶、万用表等所需工具、量具。

二、操作步骤

下面大致介绍称重传感器的安装步骤。

1、核对称重传感器安装面的尺寸，对照图样，核对称重传感器的型号规格、外形尺寸，检查底座安装面的尺寸。

2、清洁称重传感器，对于压力称重传感器，应将其上下两个安装面、连接承载器和基础的两个底座以及压；对于拉力称重传感器，应将其上下两个螺孔、连接承载器和基础的两个吊座孔以及关节轴承、螺栓等清洗干净。

3、称重传感器安置就位并装配相关连接件，用干斤顶或其他适当的起重机械顶起承载器，轻缓地将称重传感器放到拟安装位置，并将与称重传感器相关的连接件装配好。

4、连接电流旁路电缆，称重传感器的电流旁路电缆是为防止因雷电或静电等产生的大电流击穿电阻应变片而设立的。为了保证分流效果，一定要将两个连接点处的表面清理干净，同时必须保证两个连接点处螺栓的紧固力度足够。

5、调整加载力的方向，检查称重传感器标识的受力方向是否与由承载器传递到称重传感器的加载力的作用线方向一致。如有偏离，则调整称重传感器或称量台，调整时应注意保持称重框架左右两侧等高。

6、紧固称重传撼器，经过反复调整和检查，确认以上步骤均已调整就绪后，按照图样或工艺文件中规定的预紧力矩紧固称重传感器。

7、称重传感器防护，为防止化学腐蚀，安装时宜用凡士林涂抹称重传感器外表面。应避免在阳光直晒和环，境温度剧变的场合使用，在无法避免时应加装防护或缓解装置。对需要安装保护罩的称重，传感器，在装配保护罩时，应该保证保护罩部分不影响称重传感器正确传递受力的数值。

步骤8调整限位装置，若所装衡器设有称量台限位装置，应在前面的步骤中将其松开，使其不起作。而在本步骤中应调节纵、横向限位装置，使其与称重框架之间留有少许间隙，间隙的大小以略大于可能的热膨胀量为宜。

三、注意事项，称重传感器在出厂时，其外壳、引线接头等均经过密封处理，安装或使用时不得打，开。

称重传感器的选型要求

称重传感器的选型应根据应用情况入手，从传感器支撑点的数量、量程、精度等级、环境适应性等几个方面进行选择。

称重传感器量程的选择

根据经验，一般应使传感器工作在其30%~70%量程内，但对于一些在使用过程中存在较大冲击力的衡器，如动态轨道衡、动态汽车衡、钢材秤等，在选用称重传感器时，一般要扩大其量程，使传感器工作在其量程的20%~40%之内，使传感器的称量储备量增大，以保证传感器的使用安全和寿命，避免超载。

按照使用到额定量程60~70%的建议，假设传感器个数为N，单只传感器量程为m，料仓自重加上满料重量的总重为，则在已知M和N的情况下，按如下公式计算m：

M/0.7*N ≤ m ≤ M/0.6*N

确定此范围后，在传感器规格里面选择最满足此范围的传感器即可。

称重传感器精度等级的选择

对称重传感器等级的选择必须满足下列两个条件：

1、要满足仪表输入的要求。称重仪表是对传感器tq的输出信号经过放大A/D转换等处理之后显示称量结果的。因此，称重传感器的输出信号必须大于或等于仪表要求的输入灵敏度值，即将传感器的输出灵敏度代入传感器和仪表的匹配公式：B（传感畕输出关收度）×E（激动电电（E）×D（显示分健（值）

仪表输入灵敏度：传感昌最大量摆×N传感昌个O！计算结果须大于或等于仪表要求的输入灵敏度。

2、要满足整台电子秤准确度的要求。一台电子秤主要是由秤体、传感器、仪表三部分组成，在对传感器准确度选择的时候，应使传感器的准确度略高于理论计算值，因为理论往往受到客观条件的限制，如秤体的强度差一点，仪表的性能不是很好、秤的工作环境比较恶劣等因素都直接影响到秤的准确度要求，因此要从各方面提高要求，又要考虑经济效益，确保达到目的。

相关知识拓展信息

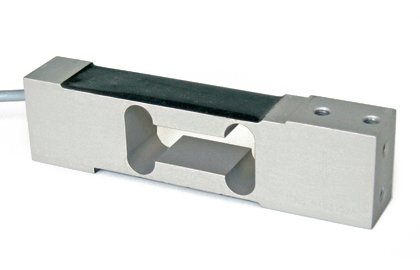

SP22铝制品单点式传感器

特性

1.量程：3KG，5KG，7KG,10KG,15KG，20KG,30KG,35KG,50KG,100KG,150KG,200KG

2.高度仅为22mm

3.铝制品结构

4.单点350*350mm秤盘尺寸

5.IP66防护等级

6.OIML R60和NTEP认证

描述：SP22是为低成本称重秤设计的单点式传感器。其紧凌的外形尺寸以及较低的成本适用于零售秤，计价秤和计数秤。SP22取得了OIML R60(4000d)或NTEP(5000d，单只)认证，防护等级可达1P66。

应用：平台秤，计数秤，零售秤。

点此查看技术参数详情图
