【给煤机称重传感器】_给煤机称重传感器 _给煤机称重传感器

【广州★南创】：专业提供称重给煤机技术规范各传感器型号及配件,电话：020-82303306,称重给煤机主要应用范围及技术参数介绍。为用户生产的科学管理提供了强有力的保证。guZ广州南创电子科技有限公司

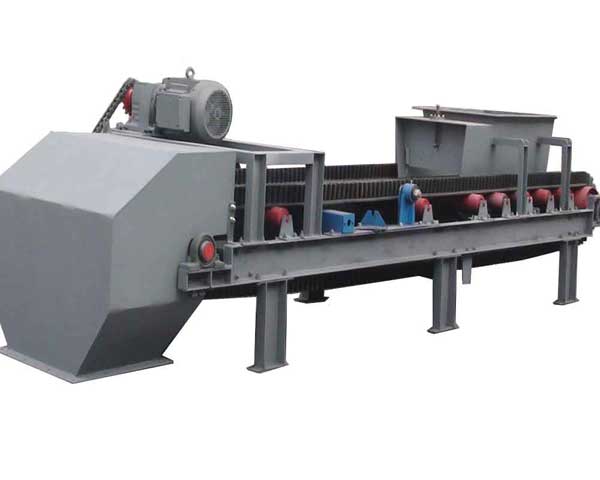

NJGC耐压式称重给煤机工作原理:guZ广州南创电子科技有限公司
    给煤机利用胶带拖动原煤运行，当原煤从煤仓被胶带拖出后，在胶带的带动下，靠自重与胶带之间的摩擦力平衡地向前移动，从而实现连续、均匀地给煤。 guZ广州南创电子科技有限公司
    在输送胶带的下方，安装有称重托辊、称重桥架、称重传感器，装有称重传感器的称重桥架安装于输送机的纵梁上，称重桥架支承着称重托辊，以检测皮带上的物料重量并产生一个正比于皮带载荷的电信号，送给称重显示仪表。guZ广州南创电子科技有限公司

地   址：广州市天河区中山大道中268号天河广场天福阁10F室guZ广州南创电子科技有限公司
电话：020-82303306      FAX：020-82303511guZ广州南创电子科技有限公司
Q    Q：2853572810guZ广州南创电子科技有限公司
企业邮箱：sales1@nchtech.comguZ广州南创电子科技有限公司
网   址：http://www.nchtech.comguZ广州南创电子科技有限公司
guZ广州南创电子科技有限公司
    连接在滚筒上的速度给煤机称重传感器，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重显示仪表接收称重传感器与速度传感器这两种信号后，通过放大、整形、A/D转换处理与积分运算，在仪表的显示器上显示出输送原煤的累计量和瞬时量。guZ广州南创电子科技有限公司
    给煤机内部的温度传感器，用于对高温进行在线检测，当机内温度高于设定值时，电控系统将会接收到温度传感器的报警输出信号，并执行电机与闸门的快速关断指令，以闭合通道，截断料流，达到保护系统设备的目的。guZ广州南创电子科技有限公司

　　一、给煤机称重传感器电阻应变片guZ广州南创电子科技有限公司

　　电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。guZ广州南创电子科技有限公司

　　设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：guZ广州南创电子科技有限公司

　　R = ρL/S(Ω) (2—1)guZ广州南创电子科技有限公司

　　当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。guZ广州南创电子科技有限公司

　　对式(2--1)求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：guZ广州南创电子科技有限公司
　　ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 (2—2)guZ广州南创电子科技有限公司
　　用式(2--1)去除式(2--2)得到guZ广州南创电子科技有限公司
　　ΔR/R = Δρ/ρ + ΔL/L – ΔS/S (2—3)guZ广州南创电子科技有限公司
　　另外，我们知道导线的横截面积S = πr2，则 Δs = 2πr*Δr，所以guZ广州南创电子科技有限公司
　　ΔS/S = 2Δr/r (2—4)guZ广州南创电子科技有限公司
　　从材料力学我们知道guZ广州南创电子科技有限公司
　　Δr/r = -μΔL/L (2—5)guZ广州南创电子科技有限公司
　　其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式(2—4)(2—5)代入(2--3)，有 　　ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L =(1 + 2μ(Δρ/ρ)/(ΔL/L))*ΔL/L = K *ΔL/L (2--6)guZ广州南创电子科技有限公司
　　给煤机称重传感器其中guZ广州南创电子科技有限公司
　　K = 1 + 2μ +(Δρ/ρ)/(ΔL/L) (2--7)guZ广州南创电子科技有限公司
　　式(2--6))说明了电阻应变片的电阻变化率(电阻相对变化)和电阻丝伸长率(长度相对变化)之间的关系。guZ广州南创电子科技有限公司

　　需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3.6之间;其次K值是一个无因次量，即它没有量纲。guZ广州南创电子科技有限公司

　　在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便guZ广州南创电子科技有限公司

　　常常把它的百万分之一作为单位，记作με。这样，式(2--6)常写作： ΔR/R = Kε (2—8)guZ广州南创电子科技有限公司

　　二、给煤机称重传感器弹性体的原理guZ广州南创电子科技有限公司

　　弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡;其次，它要产生一个高品质的应变场(区)，使粘贴在此区的电阻应变片比较理想的完成应变枣电信号的转换任务。guZ广州南创电子科技有限公司

　　以托利多公司的SB系列称重传感器的弹性体为例，来介绍一下其中的应力分布。guZ广州南创电子科技有限公司

　　设有一带有肓孔的长方体悬臂梁。guZ广州南创电子科技有限公司

　　肓孔底部中心是承受纯剪应力，但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神，一为压缩，若把应变片贴在这里，则应变片上半部将受拉伸而阻值增加，而应变片的下半部将受压缩，阻值减少。下面列出肓孔底部中心点的应变表达式，而不再推导。guZ广州南创电子科技有限公司

　　ε = (3Q(1+μ)/2Eb)*(B(H2-h2)+bh2)/ (B(H3-h3)+bh3) (2--9)guZ广州南创电子科技有限公司
　　其中：Q--截面上的剪力;E--扬氏模量：μ—泊松系数;B、b、H、h—为梁的几何尺寸。guZ广州南创电子科技有限公司

　　给煤机称重传感器需要说明的是，上面分析的应力状态均是“局部”情况，而应变片实际感受的是“平均”状态。guZ广州南创电子科技有限公司
NJGC耐压式称重给煤机设备组成：guZ广州南创电子科技有限公司
    主要由封闭箱体、输送系统、清扫系统、计量系统、温控等保护系统、电动或者气动闸门与电器控制系统组成，并可根据用户要求扩展。guZ广州南创电子科技有限公司
NJGC耐压式称重给煤机概述: guZ广州南创电子科技有限公司
    NJGC耐压式全封闭称重给煤机主要应用于火力发电厂循环流化床锅炉制粉系统中，是耐压、节能、环保型的称重式给煤机，在全封闭状态下不仅可以均匀，连续地输煤，而且可能进行分炉计量，是实现正平衡计算煤耗和分班考核的理想设备。guZ广州南创电子科技有限公司
