TLB4数字模拟体重变送器（RS485）_意大利laumas

TLB4数字模拟体重变送器带有六位红色LED显示屏(8毫米高)的重量变送器/指示器。节省空间的紧凑型设计。用于系统校准的四个按钮。六个指标领导。尺寸：26 x 115 x 120毫米4个独立的称重传感器读取通道(单个称重传感器监控，总重量显示，数字均衡)。Pqd广州南创电子科技有限公司

16位模拟量输出：0 / 4-20 mA; 0-5 / 10 V;±5/10 VPqd广州南创电子科技有限公司

RS485端口(Modbus RTU / Laumas ASCII协议)Pqd广州南创电子科技有限公司

2个逻辑输入，3个继电器输出Pqd广州南创电子科技有限公司

OIML R76：2006批准，三等，10000格。0.2μV/伏特Pqd广州南创电子科技有限公司

安装在Omega / DIN导轨上，用于前/后面板Pqd广州南创电子科技有限公司
 Pqd广州南创电子科技有限公司

前面板安装(包括固定组件)

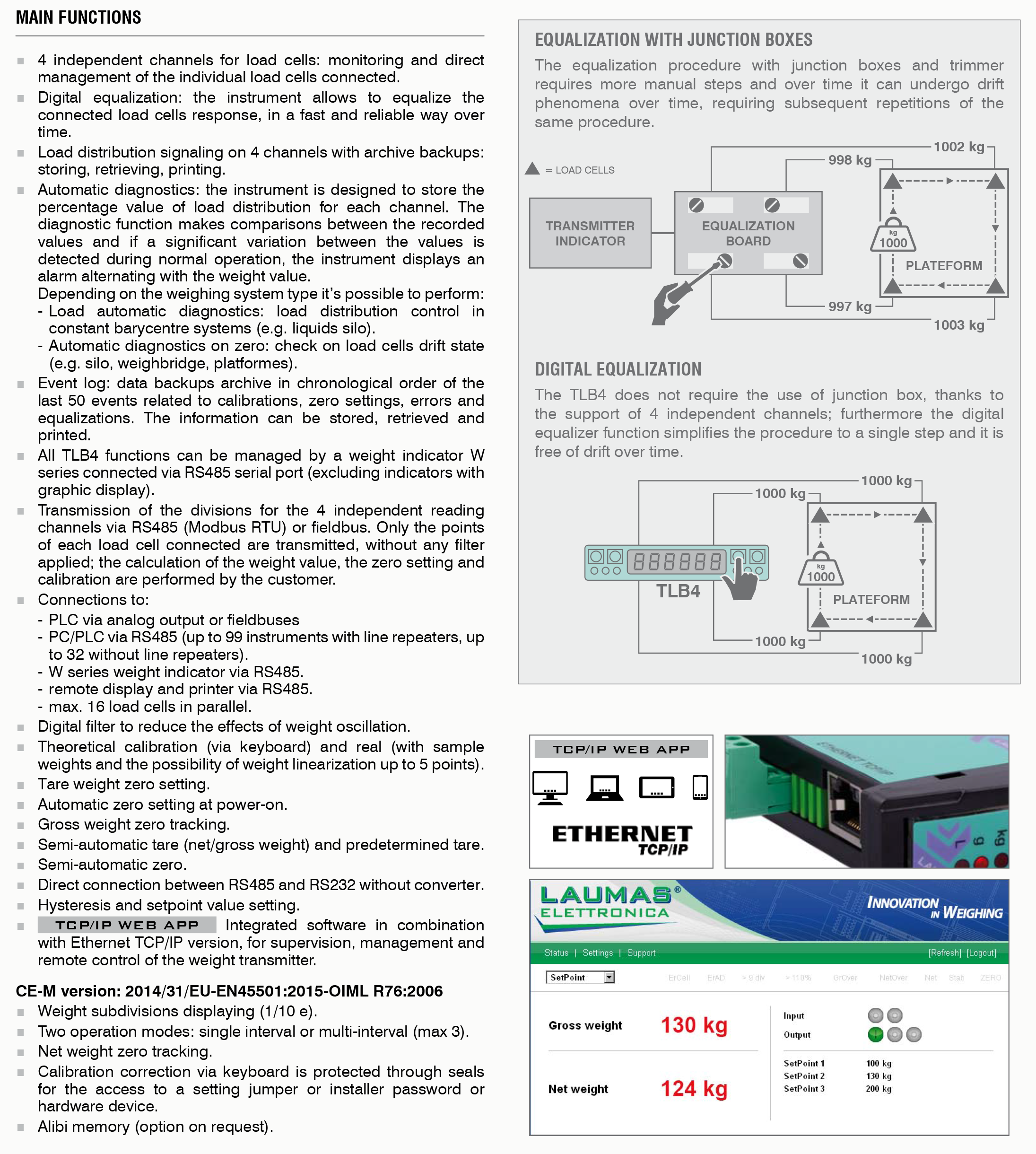

TLB4数字模拟体重变送器描述

重量变送器具有4个独立的读取通道，显示总重量Pqd广州南创电子科技有限公司

TLB4系列即使使用模拟称重传感器，也具有先进数字称重系统的优点和性能。Pqd广州南创电子科技有限公司

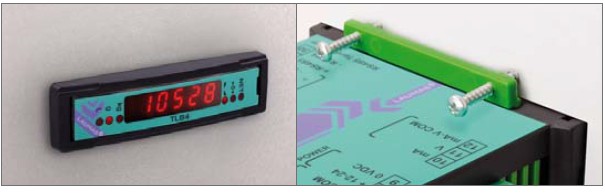

后面板安装在Omega/DIN导轨或前面板(PROFIBUS DP版本除外)上，包括固定套件(面板钻孔模板23x96毫米;面板厚度2.5 mm)。Pqd广州南创电子科技有限公司

尺寸:26 x115x120毫米。Pqd广州南创电子科技有限公司

6位红色LED semialphanumeric显示(8毫米高度),7段。Pqd广州南创电子科技有限公司

6个指示灯。Pqd广州南创电子科技有限公司

四个按钮用于系统校准。Pqd广州南创电子科技有限公司

可旋转的螺丝接线板。Pqd广州南创电子科技有限公司
 Pqd广州南创电子科技有限公司

• Weight transmitter with 4 independent reading channels with display of the total weight
• The TLB4 series allows to have same benefits and performance of an advanced digital weighing system even using analog load cells.
• Back panel mounting on Omega/DIN rail or front panel (except PROFIBUS DP version) with fixing kit included (panel drilling template 23x96 mm; panel thickness 2.5 mm).
• Dimensions: 26x115x120 mm.
• Six-digit red LED semialphanumeric display (8 mm height), 7 segment.
• Six indicator LED.
• Four buttons for the system calibration.
• Extractable screw terminal boards.

TLB4数字模拟体重变送器输入/输出（INPUT/OUTPUT）

RS485串口通过Modbus RTU协议进行通信，ASCII Laumas双向或连续单向传输。Pqd广州南创电子科技有限公司

继电器逻辑输出由设定值或通过协议控制。Pqd广州南创电子科技有限公司

2 optopnp逻辑输入:通过串行通信协议读取状态。Pqd广州南创电子科技有限公司

4测压元件专用输入。Pqd广州南创电子科技有限公司

• RS485 serial port for communication via Modbus RTU protocol, ASCII Laumas bidirectional or continuous one way transmission.
• 3 relay logic outputs controlled by the setpoint values or via protocols.
• 2 optoisolated PNP logic inputs: status reading via serial communication protocols.
• 4 load cell dedicated inputs.

技术特点参数

电源及消耗：12÷24 VDC ±10%; 5 WPqd广州南创电子科技有限公司

负载单元的数量•负载单元的供应：up to 16 (350 Ω) - 4/6 wires • 5 VDC/240 mAPqd广州南创电子科技有限公司

•模拟输出的线性(仅适用于TLB4)：<0.01% full scale • <0.01% full scalePqd广州南创电子科技有限公司

热漂移•模拟输出的热漂移(仅适用于TLB4)：<0.0005% full scale/°C • <0.003% full scale/°CPqd广州南创电子科技有限公司

A / D转换器：4 channels - 24 bit (16000000 points) - 4.8 kHzPqd广州南创电子科技有限公司

(测量范围±10mv，灵敏度2mv /V)：±999999 • 0,01 μV/dPqd广州南创电子科技有限公司

测量范围：±39 mVPqd广州南创电子科技有限公司

测压元件灵敏度：±7 mV/VPqd广州南创电子科技有限公司

每秒转换：600/sPqd广州南创电子科技有限公司

显示范围：±999999Pqd广州南创电子科技有限公司

小数点•显示增量：0÷4 • x1 x2 x5 x10 x20 x50 x100Pqd广州南创电子科技有限公司

数字滤波器•转化率：0.006÷7 s • 5÷600 HzPqd广州南创电子科技有限公司

继电器逻辑输出：n. 3 - 115 VAC/150 mAPqd广州南创电子科技有限公司

Optoisolated逻辑输入：n. 2 - 5÷24 VDC PNPPqd广州南创电子科技有限公司

串行端口：RS485Pqd广州南创电子科技有限公司

波特率：2400, 4800, 9600, 19200, 38400, 115200 (bit/s)Pqd广州南创电子科技有限公司

模拟输出(仅适用于TLB4)：16 bit = 65535 divisions. 0÷20 mA; 4÷20 mA (up to 300 Ω)Pqd广州南创电子科技有限公司

0÷10 V; 0÷5 V; ±10 V; ±5 V (min 10 kΩ)Pqd广州南创电子科技有限公司

湿度(不变性的)：85%Pqd广州南创电子科技有限公司

储存温度：-30°C +80°CPqd广州南创电子科技有限公司

工作温度：-20°C +60°CPqd广州南创电子科技有限公司

数字输出继电器：n. 3 - 30 VAC, 60 VDC/150 mAPqd广州南创电子科技有限公司

工作温度：-20°C +50°CPqd广州南创电子科技有限公司

标有“LPS”(有限电源)或“2类”的电源装置Pqd广州南创电子科技有限公司
