德国HBM压电力测量链标定

　　安装时，压电力垫圈需要加载预应力。这同样适用于CFW 压电力垫圈。安装后，力垫圈在分力模式下工作，也就是说，部分力不再通过传感器，而是通过预应力装置，例如  CPS 预应力套件。
　　预应力装置会对测量链的灵敏度造成影响。例如，当采用 CPS 套件时，CFW 压电力传感器 灵敏度降低了 7-12 %。在安装后，力垫圈需要进行标定，以获得可靠的灵敏度。8b2广州南创电子科技有限公司
　　采用标准力传感器进行标定
　　标定传感器的方法之一是采用标准力传感器。这需要一个力传感器和一个放大器。基于应变原理的标准力传感器 (C18, Z30A 系列) 尤其适合此类应用。
　　工业用力传感器，例如 S9M 也可以使用。 如果没有合适的放大器，也可使用 CFT 传感器。CFT 系列传感器是一款经过预应力加载，并经过标定的压电力传感器。也就是说，其灵敏度已经获知。8b2广州南创电子科技有限公司

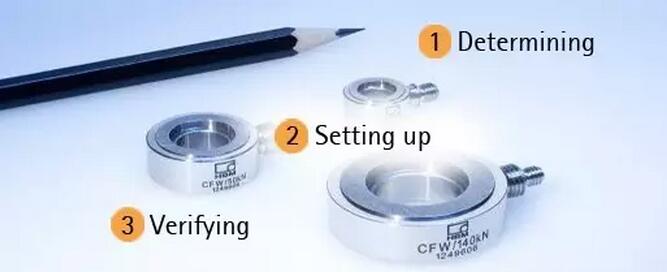

　　标定测量链的三个步骤
　　如上说述，压电力垫圈 (CFW) 在安装后，传感器需要进行标定。这意味着，在标定后，安装条件不能改变，尤其是需要加载预应力时。在标定时，需要考虑三个步骤:
　　安装后，需要测量传感器灵敏度: 当力加载到传感器上，压电力传感器将产生电荷。灵敏度可以通过以下等式计算出  (灵敏度 = 电荷/力).
　　设置电荷放大器: CMD600 数字电荷放大器的量程可以自由调整的。上述的灵敏度在助手软件中就可以计算出。为了保证分辨率，量程必须进行设定
　　验证结果: 最好，我们推荐您再次比对标定测量链和压电测量链的区别。
　　在文章的以下部分，我们假设您传感器已经被安装，并且已经加载了预应力。预应力可以通过力垫圈直接测量。一个厂方的标定证书用于此目的。调整 CMD600 ，并提高预应力到期望值。最小为 10% 的额定量程。
　　当使用 CMD600 电荷放大器时，需要连接电脑，请参考 CMD600 使用说明书。设置传感器灵敏度为1， 使用这个设置来测量电荷。CMD 的灵敏度安装制作证书上设定(4.3 pC/N). 使用的是 CFW/50 kN。使用了稍高的预应力。
　　步骤 1: 安装后测量传感器的灵敏度
连接传感器到电荷放大器，必须保证测量链中的所有部件和周围温度一致。标定过程必须在连接后两个小时后才能进行，以便进行磨合。定位标准传感器，以保证完整的力通过它（防止分力产生）。
　　力垫圈的标定过程。一个基于应变的力传感器和一个加载了预应力的 CFW。一台  MGCplus 放大器，通过 S9M 为其提供信号。当要求很高时，我们推荐标准力传感器。力同时加载到  S9M 和 压电力垫圈上。这只是一个案例，实际应用中，有很多标定方法，例如通过力机来产生标准力，并通过 CFW 来监控。

　　很重要的一点是选择合适的量程。 用您想产生的力乘以 4 pC/N. 来进行量程设定，在加上 20% 的余量。例如，希望的力是 500 N，乘以 4 pC/N，其信号大约是 2000 pC (4pC/N * 500 N = 2000 pC). 加上 20%余量，我们设定其测量范围为 2500 pC.

　　标定的力值不能小于测量最大值的  30 % 以保证精度。另外需要防止过载，因此，重启标定时，一定要重新设置两个测量链。

　　加载到测量设备上的力（通过标准测量链）的值会立即显示在运行 CMD Assistant 软件的电脑上。

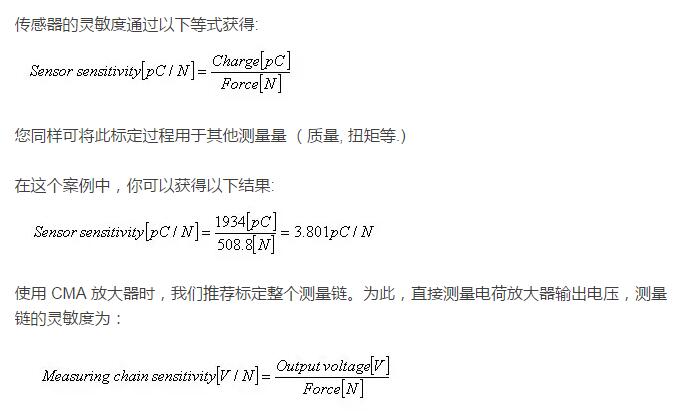

　　传感器的灵敏度通过以下等式获得:8b2广州南创电子科技有限公司

　　
　　第二步: 设置放大器
　　灵敏度可以在CMD Assistant软件中设定。 在“传感器灵敏度” 栏中设定。然后您可以定义 "物理输入范围"。这是个测量范围，输入你希望测量的最大力。如果以后有一个更大的力，CMD 不会提供电压输出。设定CMA. 按以上计算，灵敏度为 3.801 pC/N ，应用的测量访问为500 N. CMD 对应 500 N 的输出为 10 V。
　　步骤 3: 验证
　　在完成所有设定后，我们推荐你再次和标准测量链进行比对。再次加载，并比对两个测量链。
