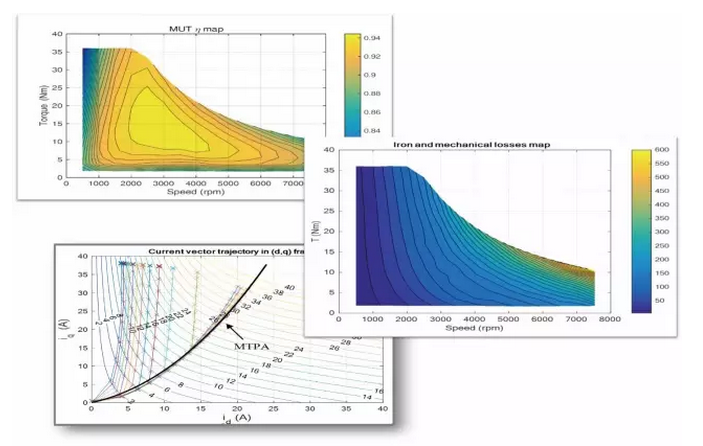

交流电机的效率和损耗 Map 图

测试台G92广州南创电子科技有限公司

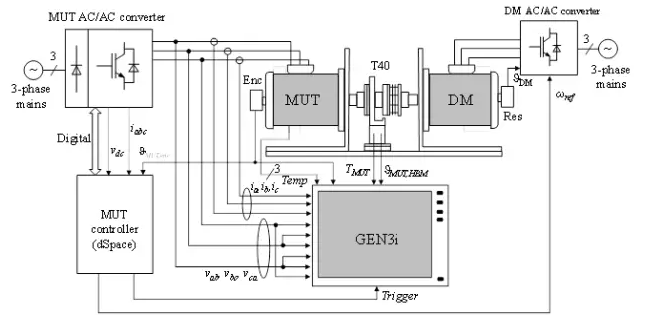

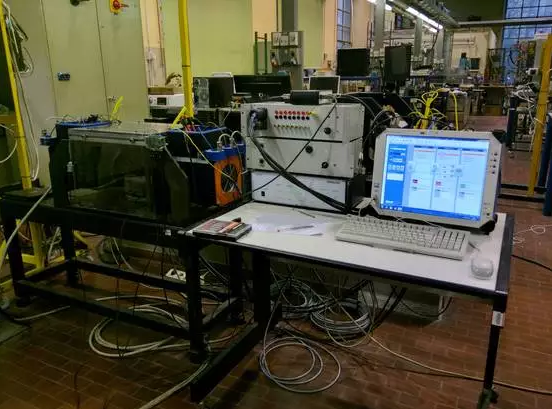

用于效率和损失 Map 图的测试台如下图所示，测试台包括以下主要部件。 被测电机 (MUT)： 是一台内部永磁电机 (IPM)G92广州南创电子科技有限公司
电机控制器： 是一个带有专用 模拟/数字 接口的 dSpace 板G92广州南创电子科技有限公司
驱动电机(DM) ：是一个由双向转换器进行速度控制的永磁电机。双向转换器的度参考由 dSpace 板模拟 DAC (数模转换器) 输出提供。另外一个方案是采用 CAN 或 RS422 接口。G92广州南创电子科技有限公司
　　扭矩传感器采用的是 HBM T40 扭矩传感器，其可以进行扭矩和转速测量。扭矩传感器通过联轴器和被测电机和驱动电机相连。G92广州南创电子科技有限公司
　　相电流通过高精度, 外部 LEM 传感器测量，其信号通过 HBM 数据记录仪以 2M/s 的采样率采集。LEM分流的压降通过BNC电缆发送到Gen3i。 G92广州南创电子科技有限公司
　　被测电机 线-线电压 通过 Gen3i 记录仪 以2M/s 采样率直接测量。所获得的电压是施加到机器的实际的PWM脉冲。G92广州南创电子科技有限公司
　　除了由 T40 扭矩传感器提供转子位置外，还使用电机控制器增量编码器提供的转子位置信号。外部分离卡 接收编码器脉冲并发送到电机控制器和 Gen3i。G92广州南创电子科技有限公司
　　电机温度通过三个 热电偶 进行测量。热电偶被可编程隔离放大器读取，并输出到 Gen3i 低速采集板卡。  G92广州南创电子科技有限公司
 G92广州南创电子科技有限公司
效率和损耗 Map 图 认证过程G92广州南创电子科技有限公司

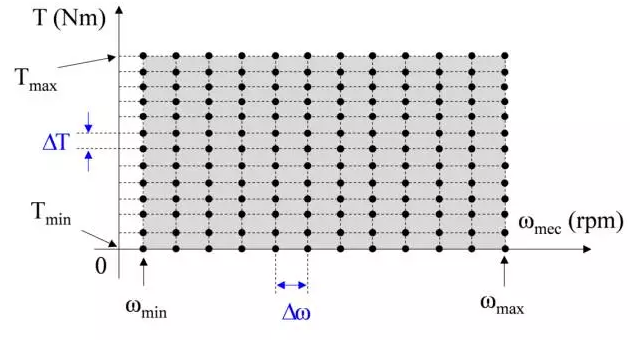

我们的想法是创建如下所示的 扭矩-转速 网格图。G92广州南创电子科技有限公司
   G92广州南创电子科技有限公司
 G92广州南创电子科技有限公司
　　速度范围 (ωmax-ωmin) 被分成多个等间距 Δω，合理的数量为 10 到 20。每个速度，扭矩变化也同样按合理的点10到20，分成步进 ΔT 。结果就获得了 扭矩-转速 网格图，包含 N = n x m 个点。G92广州南创电子科技有限公司

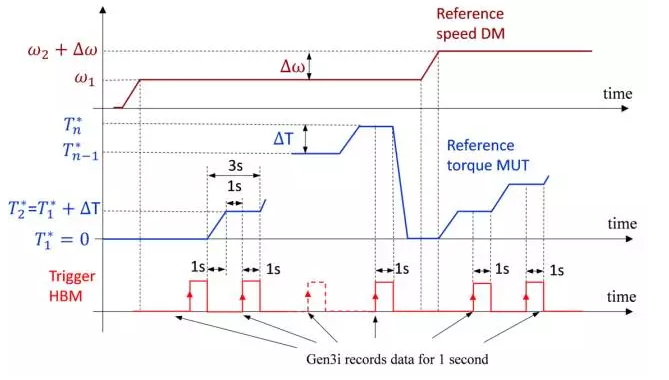

　　驱动电机通过速度控制提供每个操作点的速度，同时被测电机通过扭矩控制的。每个操作速度，扭矩的变化（ Tmin 和 Tmax）步进如下图所示。G92广州南创电子科技有限公司
如图所示，一个操作点持续了3秒。电机控制器产生了一个 TTL 信号给 HBM 数据记录仪，当上升沿触发被检测到，数据记录仪存储了一秒的数据。按照所选操作点的数量，完整的过程持续了10到20分钟。 测试后计算G92广州南创电子科技有限公司
　　一旦测试完成后, Gen3i 存储的大数据文件可被分成 N 个数据文件，一个文件对应一个触发，也就是 扭矩-速度 网格图上的一个操作点。对于每个操作点，Gen3i 执行以下计算:G92广州南创电子科技有限公司
 G92广州南创电子科技有限公司
输入电功率  G92广州南创电子科技有限公司
　　其中 vαβ 和 iαβ 是在静止参考系上的电压和电流(α,β) , T 是从电角度得到的电周期（周期）。G92广州南创电子科技有限公司
　　这里必须提到，所获取的电压和电流没有采用滤波。G92广州南创电子科技有限公司
铜损（焦耳） 　　平均定子电阻 Rs,avg 平均计算公式为 　　其中 Rs,base (Ω) 是基准温度的定子电阻  (as example, θbase=20 °C)G92广州南创电子科技有限公司
　　是平均定子温度可以计算作为 k  测量定子温度的平均值。G92广州南创电子科技有限公司
　　平均电阻可以考虑趋肤效应进行修正G92广州南创电子科技有限公司
机械轴功率G92广州南创电子科技有限公司
　　这里 Tm 是测量的扭矩， ωm 是测定的速度。  G92广州南创电子科技有限公司
铁损和机械损失 　　其中 PMec 是机械损失，其是和速度相关的，必须提前知道。G92广州南创电子科技有限公司
　　为了避免由被测电机和驱动电机产生的转矩脉动影响 (速度产生的结果), 所有的功率值被存储为一个间隔周期（包含多个机械转）计算出的平均值。G92广州南创电子科技有限公司
　　对应于铁损和总损失（铁+机械）的扭矩 　　采用 (7)计算出的扭矩应该是估算的扭矩 (从电机控制器获得) 和真实轴扭矩之间的差别。采用 (7)计算出的扭矩由 Gen3i提供，其是一个间隔周期的平均值。G92广州南创电子科技有限公司
 G92广州南创电子科技有限公司
被测电机效率和逆变器效率 　　这里  是输入的逆变器功率，其必须被平均以消除直流母线电压和电流波动。G92广州南创电子科技有限公司
　　除了效率和损失 map 图，Gen3i 计算和存储的以下物理量对于被测电机的分析是非常有用的:G92广州南创电子科技有限公司
(A) (d,q) 转子帧磁链G92广州南创电子科技有限公司
　　磁链首先在静态 (a,b) 帧按照反电动势电压时间积分来计算: 　　对于每个电周期（循环），为避免计算的磁链分量漂移，偏移校正是必要的。一旦 (a,b) 分量被计算，采用旋转变换可以非常简单地获得(d,q) 分量，磁链也可以被计算。  G92广州南创电子科技有限公司
　　是通过测得的机械位置计算出的电气位置，极对数和偏移量必须已知.G92广州南创电子科技有限公司
　　由于定子磁链分量采用真实的电机电压和定子电阻计算。假设计算的精度非常高。在这个案例中，定子磁链矢量轨迹在(d,q) 面的精度就会非常高，并且可以和磁学模型的结果进行比较。G92广州南创电子科技有限公司
(B) (d,q) 定子电流和电压G92广州南创电子科技有限公司
　　(d,q) 定子帧电压和电流分量可以从 (α,β) 分量，采用旋转变换 (8) 计算出。因为 (d,q) 电压分量会受到 PWM 波影响，他们的平均值从每个电周期中提取。G92广州南创电子科技有限公司
　　在 (d,q) 面的定子磁链矢量轨迹对与基速下检查 MTPA 矢量是非常有用的。G92广州南创电子科技有限公司
(C) 估算气隙转矩G92广州南创电子科技有限公司
气隙扭矩可以通过 Gen3i 采用 　　气隙扭矩可以采用磁通分量计算，磁通分量已经通过真实电机的 PWM 电压和定子电阻计算出，并考虑了测得的定子温度平均值。可以看出，这种方法估算出的气隙扭矩是非常优异的。G92广州南创电子科技有限公司
