HBM传感器提供更好的保护

称重传感器的精度是指其在最大量程状态下的精度。称重传感器不可能在所有量程下保持最高精度，这取决于需要测量的最小量程。
称重传感器需要加载到其最大量程，因此过载的风险始终存在的。在以下应用情况下，称重传感器需要使用过载保护:
不知道称重传感器的最大负载。
在高动态负载情况下,例如产品的跌落测试 (脉冲负载)。
采用机械限位的称重传感器
实践表明，量程小的称重传感器的比量程大的更容易过载。例如，仅是扳手掉落，20 kg 量程的称重传感器就会被过载。
设计者认识到需要对称重传感器进行过载保护。图 1 是针对 HBM Z6 称重传感器过载保护的设计方案。可能的偏转/移动通过机械限位装置来进行保护。
参数表中的额定位移描述了了称重传感器在满量程状态下的变形值。根据不同的的传感器和最大量程，带有机械限位的传感器的行程为额定位移的 120 - 150% 以防止过载。
限位可以通过距离计来调整。因为变形非常小 - 实际上只有几个 1/10 mm - 通过螺丝刀就可以调整。另外要防止限位和传感器之间的污染，因为污染会引起不必要的测量误差。
如果称重传感器的支撑结构是软的，参数表中的描述的位移会扩大。由于安装基座会产生完全，会过载装置提前保护。因此限位和传感器的距离应该增大。因为这样会增加传感器的最大量程，保持的间隙一般为 0.05 到 0.1 mm。

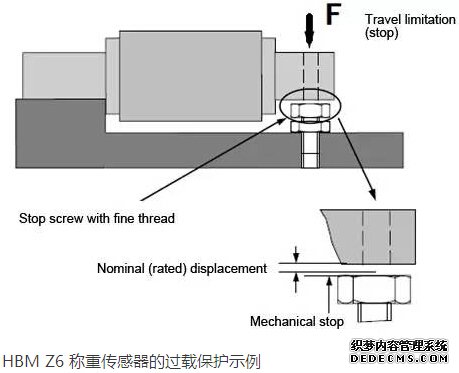

HBM Z6 称重传感器的过载保护示例

预应力的弹簧结构
另外一种形式的过载保护通过预应力弹簧来完成 (图 2). 如果最大量程超过特定值，弹簧将被压缩，通过特定的结构，将产生一个机械限位。
这种过载保护装置的间隙宽度更大，这使加载更简单可靠。弹簧特性能够降低脉冲负载带来的损害。由于弹簧限位装置对污染具有更低的灵敏度，因此对于大部分的应用，其调整起来更方便，容易。

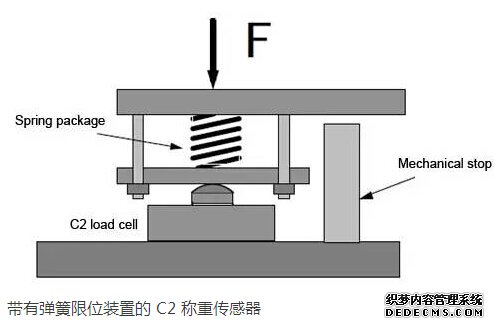

带有弹簧限位装置的 C2 称重传感器

瞬态保护装置
在运输系统中，我们推荐您使用瞬态保护装置来保护称重传感器。运输过程中的振动会导致脉冲负载。如果可能，称重传感器应该在系统的使用地点安装。在这种情况下，应该使用替代装置安装在传感器位置。和传感器同样尺寸的替代物是非常适合的。如果不可能，应该使用厚的金属板作为内部力分流装置。
