使用称重模块避免不正确的负载

取决于不同的称重传感器，保护等级，除了进行测量以外，还需承担系紧或固紧任务。一般通过螺纹连接传感器到其结构上。
很多测量中，额外的功能会很快地达到其限制。例如，加载到传感器上的侧向力会影响测量结果的准确性，在极端的情况下，过载会导致传感器的损坏。

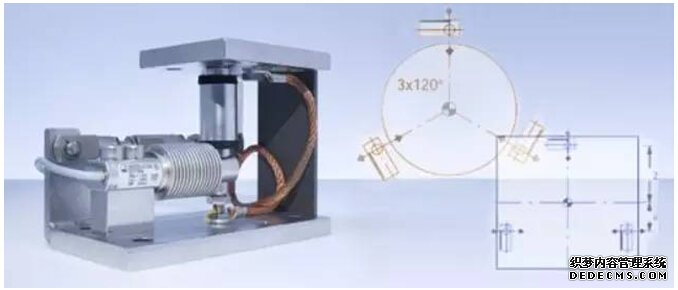

使用足够的安装部件能够避免不正确的加载。安装部件和传感器组成一个复杂的功能单元。HBM称重模块可以预先组装，在现场立即使用，而无需其他的测量。
根据不同的型号，称重模块包括以下部件:
上下压头固定在地基，其他载体或结构上
负载并输出到传感器
通过摆支撑其恢复到初始位置
通过弹性轴承降低振动
通过水平支撑杆限制侧向力
采用同步卸载原理的反升力装置
注意: 并不是所有模块都具有以上部件!
HBM 称重模块特点
HBM 称重模块可以用于 OIML R60 标准的称重传感器，并可以用于贸易秤应用。
HBM 称重模块:
免维护
节省空间，整体高度低
容易安装
电镀钢或不锈钢材料可选
EEx(i) 防爆型号可选
部分配有反升力装置
配有支撑杆
过载保护
注意: 并不是所有模块都具有以上部件!最新的部件信息请参阅技术参数表
根据不同应用配置称重传感器
支撑杆用于吸收侧向力，为避免损坏，不能超过手册中表明的最大值。如果不能保证，请进行保护性测量。并且请注意，支撑杆不能吸收任何侧向力。
在安装之前，需要确定最合适的配置。需要考虑现场环境，例如，风载荷，料仓容积，侧向力，膨胀和温度影响。一方面导杆的方向必须引导一切允许极限值内的负荷，另一方面不应阻挡可能引起很大的热膨胀。对于单个项目，称重模块应对包括静态，动态，和热负载加以验证和调整。
注意: 一个料仓通过4个点 (4个模块) 来支撑, 一个加载点不能固定以避免模块损坏。
成本低廉的称重模块 - 固定支座
成本低廉的称重模块 - 固定支座

固定支座既可以用作称重模块也可作为安装附件使用，因此应根据容器形状，减少一个活两个测量模块。其可以降低装配成本，然而仅在重心在垂直方向不受填充影响的容器或仅涉及液体和可微小化的细碎物情况下才能达到足够的测量精度。在这一情况下也要考虑如何最佳设置固定支座和称重模块，固定支座在支撑方向具有最大的刚性而其平面方向有最大的柔性。在这里测量系统中也应考虑风力及其作用对测量结果的影响。
装配影响
基座不平
基座的平面度必须小于 0.6 mm，较粗糙的基座必须垫以密封物质加以平衡，如 AFM-30 (来自 Reinz).

基座的倾角
传感器的灵敏度减少量是 1-cosα. 电子衡器将在校准水平时调整此倾角，尽管如此，倾角不应超过3° 。

上下平面的平行度
如底板和上板不平行，力导入位置的不平行，会导致附加的侧向力。这一侧向力将在力方向被导杆吸收。摆支撑可以使受力点保持在一个垂直线上。然而为师侧向力的影响最小，倾角不能超过 3°.

轴向不对齐
上板和力导入机构的轴向不对齐不必考虑，因板与板之间用螺母旋紧的。
