HBM传感器在平台秤中的应用

带有一个HBM传感器的平台秤
    这一形式的秤在秤盘/平台下面仅装了一个传感器，秤盘上是待称物，这种传感器俗称单点传感器。
    理想的是这个传感器的中心位于在平台中心下面，传感器的机械结构多数为双弯曲梁。也允许偏心的安装，例如悬臂式的平台安装。
    传感器在结构上应被设计成尽量对偏心加载进行补偿。
    在制造过程中将四角误差修正到最小，以至在装秤时无须进一步的补偿措施。这样既节省时间又节省化费。
    仅使用一个传感器的秤明显具有价格的优势。
    这种结构其他的经济优点是极少的机械附件及安装的简易性。
    最简单的是一块基板, 一个传感器和承重板来实现了一个精确
的衡量设备(图8－ 1)。

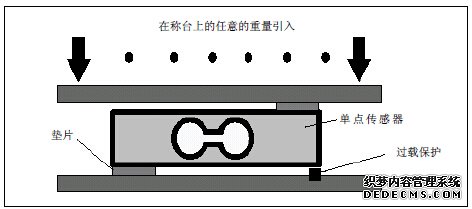

    图8－1  装有单点传感器的平台秤（草图）

    典型的应用是商用台秤，邮局用秤(信、包装)及各种各样的医药用秤。
    甚至在包装秤和分检秤这些工业称量领域里也日益频繁地使用这一低价位的设计。
    由于传感器的额定负荷与其几何尺寸的关系，仅用一个传感器的台秤的应用具有局限性。
     大负荷传感器通常需要很高的外形，平台面积的大小也仅只能
     达到技术参数中给定的几何尺寸，否则会引起四角负荷补偿不够和在称台上的任意的重量引入

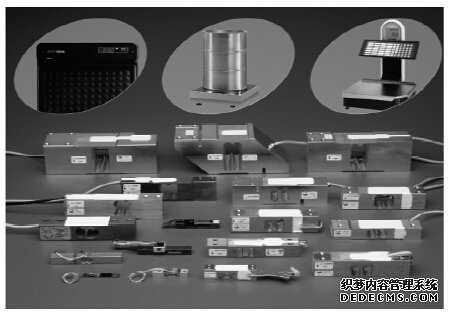

HBM 单点传感器系列

带多个HBM传感器的平台秤
    这一类型的平台秤重，通常在平台下装有二到八个传感器相对于单个传感器的平台秤而言，在同样的额定负荷之下多个传感器的台秤具有低得多的安装高度。事实说明：加载重量由多个传感器分担和由此每个传感器可以用较小的额定负荷。
    平台的大小几乎是任意的，平台的结构种类可简单实行，例如无须加固斜撑，对大秤而言，原则上仅仅部分满载(一般60%)，因此可取消过载限块或过载保护。
通过平台支承于多个传感器上，几乎排除了扭转负荷
带多个HBM传感器的平台秤

实践中多传感器的缺陷是对必须做秤的四角负荷平衡，这可通过将重量放置于平台上的不同位置，调整相应的一个或多个传感的灵敏度来达到。秤四角负荷平衡调整的目的是使待称物的重量与放置点无关。
传感器是并联的，这就需要大的装置化费，传感器的数量也意味着相对单点传感器而言更大的化费。
这种应用被首先用于汽车衡（地上或地下） ,重型秤及大体积的货物秤上。实践经验表明，大体上秤的额定负荷由500kg 到600kg和秤平台面积大于一平方米时由单点传感器向多传感器平台转换。
