HBM 传感器安装要点

一、 HBM 传感器加载力方向

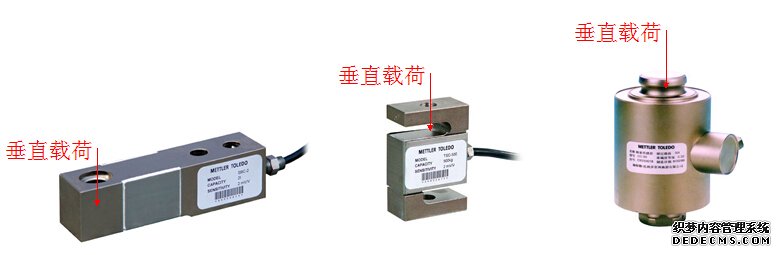

1.1传感器垂直受力方向
制造一个准确的称量系统，必须确保所有传感器是垂直受力的，而且，所有传感器是均匀受力的。
HBM传感器垂直受力方向

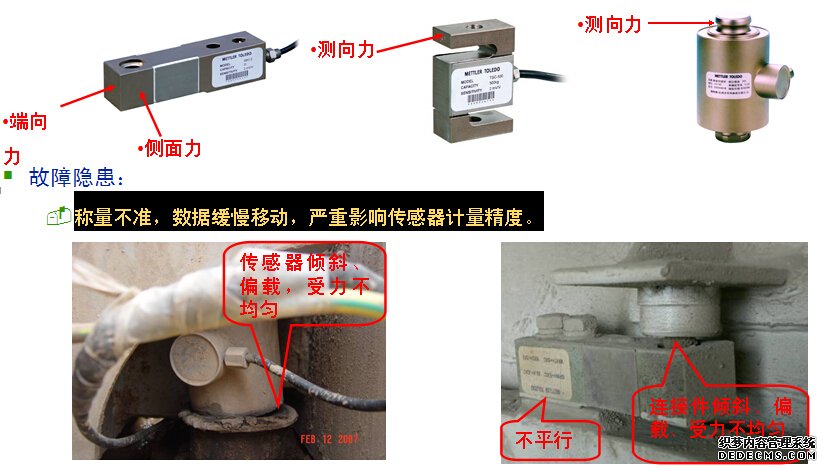

  1.2侧向力
      传感器安装位置不准确以及热胀冷缩等原因导致存在水平力引起的。
      故障隐患：
      称量不准，数据缓慢移动，严重影响传感器计量精度。

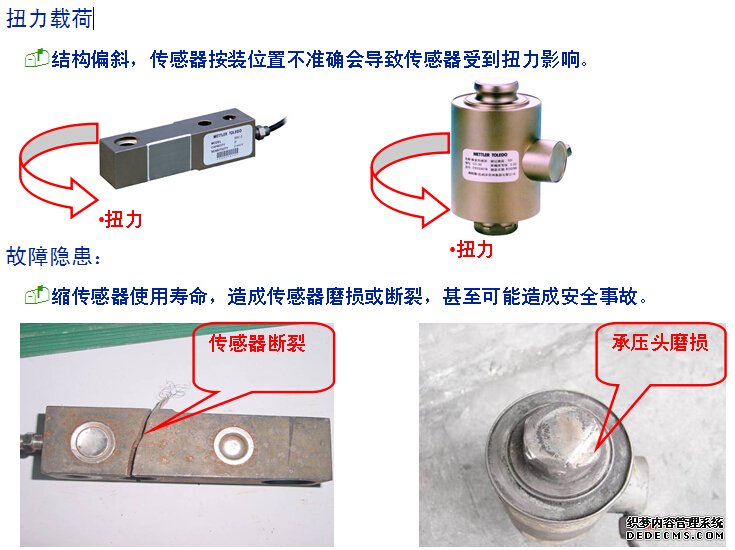

  1.3 扭力载荷
      结构偏斜，传感器安装位置不准确会导致传感器受到扭力影响。
      故障隐患：
      缩传感器使用寿命，造成传感器磨损或断裂，甚至可能造成安全事故。

二、 HBM传感器安装面
    2.1 传感器安装面与安装底座应保持水平，不偏斜。
    2.2 多称重传感器称量系统中相互安装面之间的水平差小于5mm，若系统计量精度低的话（5/1000)，适当放宽。
    2.3传感器安装面需保持平整、光洁，安装面上不能有胶膜、毛刺、尖点等。
     故障隐患：
     传感器会产生扭力，计量不准确，承载孔与连接件表面产生磨损。
     传感器计量精度下降。

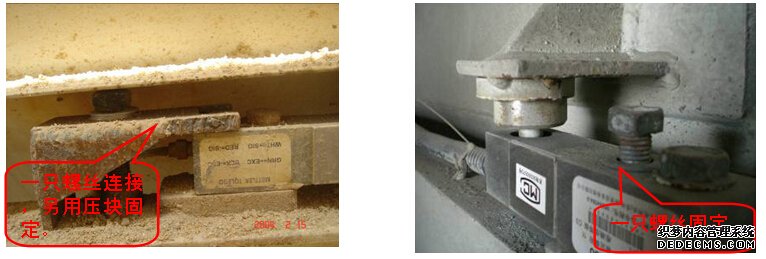

三、传感器安装螺栓
     严禁在安装传感器时，少装紧固螺栓。
     紧固螺栓旋入安装孔的深度应≥螺栓螺纹直径的1.5倍
     故障隐患：
     称量数据缓慢变化，降低计量精度，缩短螺栓、传感器使用寿命，严重可能导致安全事故
     螺拴螺纹会拉伸、变形，甚至可能造成安全事故。
传感器安装螺栓

四、传感器电缆接线
    在多称重传感器称量系统中，禁止对某一部分传感器电缆随意加长或剪短。
    在单称重传感器称量系统中，若安装条件允许，也不要对传感器电缆加长或剪短。
    故障隐患：
    剪短电缆后传感器灵敏度变化，导致角差偏大甚至无法调整。
    屏蔽线不连接或不合理，易受到周围其他强电设备干扰。
五、电缆接线盒密封
    传感器接线完成后，需要密封那些不必要的接线盒孔，以免受潮进灰
接线盒上盖的紧固螺栓松动
    接线盒安装位置较低。
故障隐患：
    外界灰尘、湿气进入接线盒中，造成线路板受污染，数据不规律跳动或上下漂移。
    接线盒中电位器阻值会发生变化，秤的角差会随之发生变化，影响称量等级精度。
