托利多称重模块的安装调试

托利多称重模块的种类及适用范围：
种类适用范围
GW 大吨位适用侧向力较小静载荷称重场合
FW静载模块适用侧向力较小静载荷称重场合
FWC不锈钢静载模块适用侧向力较小静载荷称重场合
UW不锈钢称重模块适用侧向力较小静载荷称重场合
CW动载模块适用于承受水平作用力的机械装置
静载模块组合方式
在一种称重系统中有两种组合
1）四件套：一只固定式，一只半浮动，两只全浮动式模块。
2）三件套：一只固定式，一只半浮动，一只全浮动式模块。

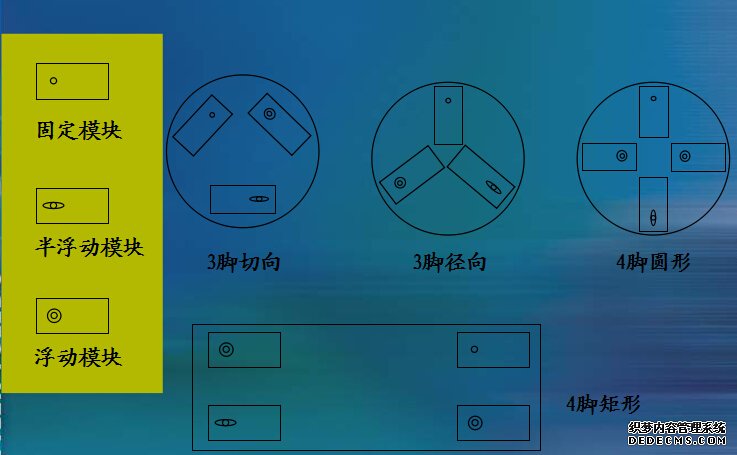

静载模块的安装示意图

FW/FWC称重模块安装要求
1、每一个称重模块的安装基础的平面度应该在0.3mm以内.
2、各个模块基础应在同一水平面内,其平面要求在0.3mm之间.
3、与称重模块连接的支撑面的平面度应在0.3mm以内.
4、各个支撑面应在同一水平面内,其平面要求在0.3mm之间.
5、半浮动模块的安装位置应尽量远离固定式模块.
        三只称重模块安装,其相互夹角为120°.
        四只称重模块安装,安装固定式模块的位置,其对角上安装半浮动模块.
6、模块与基础及支撑面的连接可以用螺栓连接或者焊接.
        如果是焊接应注意焊机的接地.
        当模块底板与基础焊接时,焊机应在基础上接地,当模块与支撑面焊接时,焊机应在支撑面上接地.
7、称重模块安装完成后.
        应将称重模块尾部的支撑螺杆顶部的螺母松开.
        使定位圈离开上支撑板.
FW/FWC称重模块电器安装
1、固定接线盒靠近称重模块.
2、将模块信号线接进接线盒.
3、将仪表固定到指定位置.
4、将总电缆从接线盒接至仪表
5、接线要牢固
6、接线色表
CW系列动载称重模块安装
1、安装时,先准备好安装基础,秤体需支撑良好,以免在载荷作用下支撑向外伸展.
2、如果模块是安装在水泥地面上,必须先固定好底板,然后在把顶板安装到位.
3、安装时为确保顶板和传感器间三个方向的间隙均符合图纸要求,必须使用专用工具.(限位间隙不可调).
4、将秤体安放在模块上.
5、调整每个模块的安装底板和模块底板的水平. 确保顶板已撑住秤体,需要时可在连接件上加装垫块,如果垫块大于3mm,应在模块的顶板上加垫块.
6、分别将顶板和底板焊接或用紧固件连接到秤体和基础上.在焊接前应盖住传感器,免焊接飞溅物的高温使传感器金属退火.
7、在顶板、底板固定到位后,吊起秤体(50mm-80mm),取出对位工具,换上连接件,同时用螺栓将衬板固定道顶板上,盖住顶板上的小孔,然后放下秤体。
