DBZ-2型称重变送器使用

DBZ-2型称重变送器使用说明书
1．前后面板布置、安装及接线 DBZ-2型称重变送控制器盘装式前后面板布置示意图
DBZ-2型称重变送控制器后面板布置及接线图

2．主要技术指标
DBZ-2型称重变送控制器的技术性能符合GB/T7724-1999《称重显示控制器》规定的中准确度等级的3级标准。 2.1  称量性能的基本技术指标
2.1.1  示值非线性度：0.01％ F •S ；传感器信号输入灵敏度：0.3 μV / d 。 2.1.2  A/D转换速度：约25次/秒；（可选约50次/秒）；A/D内部码50万码。 2.1.3  输入信号范围：0～30mV；调零范围：可全量程数字调零。  2.1.4  零位温度影响：≤0.1 μV/℃；满量程温度影响：≤10PPM/℃。
2.1.5  称重传感器激励电源：电压  DC8～15V可选 (一般出厂设定为约12V )；
电流  最大输出电流DC 250mA,具有短路过流保护。
2.2  模拟量输出接口 (可根据用户需要增配) 2.2.1 模拟量输出信号：4～20mA ；1～5V可选。 2.2.2 输出负载特性： 4～20mA  负载电阻 ≤750Ω；
1～5 V   负载电阻 ≥10 kΩ；
2.2.3 准确度： ≤ 0.1 ％。（采用脉宽调制技术,分辨率1/10000。）
备注：根据用户需要亦可增加双路模拟量输出。 2.3  串行通信接口 (可根据用户需要增配) 2.3.1 接口形式:
20mA串行电流环接口；RS-232或RS-485串行接口。（用户可任选一种） 2.3.2 波特率： 1200 / 2400 / 4800 / 9600 bit任选。 2.4  继电器输出接口2只 (分别为上限，下限控制继电器) 2.4.1 输出形式：为两个常开/常闭触点。

2.4.2 触点容量：AC 250 V  5 A 或 AC 380 V  3 A 。
2.5  显示形式: 6位0.5″高亮度红色LED数码管（显示重量值）和光柱指示（一般为显示输出D/A电流值，以及判断电流输出是否开路）。 2.6  功耗：约10 VA。 2.7  结构形式及外型尺寸

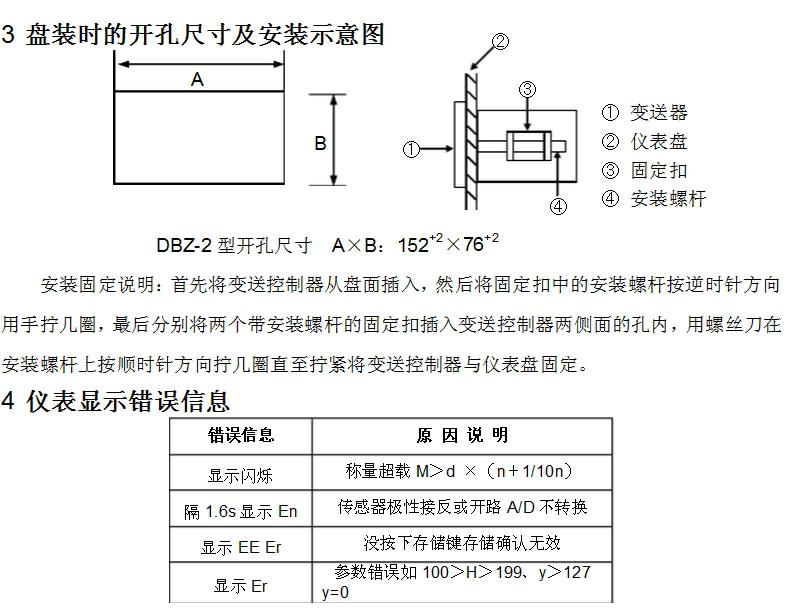

DBZ-2 盘装式：160×80×260mm(宽×高×深) 开孔152＋
2×76＋
2mm(宽×高)。
2.8  重量： DBZ-2型约2.38 kg 。 2.9  使用环境条件：
2.9.1 电源：电压AC220±  V；频率：50Hz 2.9.2 温度：－20～60℃
2.9.3 湿度：40℃（10～85）%RH 2.9.4 无腐蚀性气体和强电磁干扰场合
