    称重传感器基本简介iLn广州南创电子科技有限公司

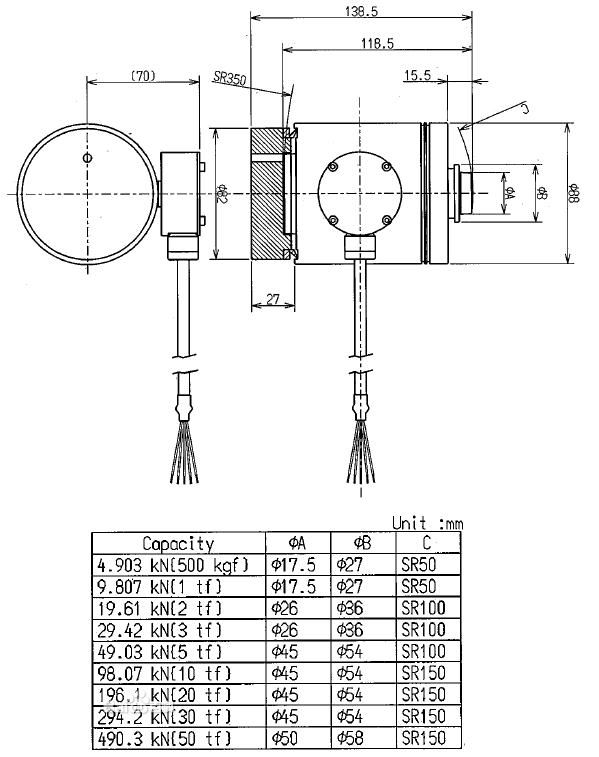

    衡器上使用的一种力传感器。它能将作用在被测物体上的重力按一  传感器结构图iLn广州南创电子科技有限公司
定比例转换成可计量的输出信号。考虑到不同使用地点的重力加速度和空气浮力对转换的影响，称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中，通常用综合误差带来综合控制传感器准确度，并将综合误差带与衡器误差带 起来，以便选用对应于某一准确度衡器的称重传感器。国际法制计量组织(OIML)规定，传感器的误差带δ占衡器误差带Δ的70%，称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整，从而获得期望的准确度iLn广州南创电子科技有限公司

iLn广州南创电子科技有限公司

    电容式缺点iLn广州南创电子科技有限公司

    缺点一：输出阻抗高，负载能力差iLn广州南创电子科技有限公司
    缺点二：输出特性非线性iLn广州南创电子科技有限公司
    缺点三：寄生电容影响大iLn广州南创电子科技有限公司

iLn广州南创电子科技有限公司
    数字式1.定义iLn广州南创电子科技有限公司

    数字称重传感器生产厂家是一种能将重力转变为电信号的力-电转换装置，它主要是指集电阻应变式称重传感器、电子放大器（英文简称AMC）、模数转换技术（英文简称ADC）、微处理器（简称MCU）于一体的新型传感器。iLn广州南创电子科技有限公司

    2.特点和应用iLn广州南创电子科技有限公司

    数字称重传感器和数字计量仪表技术的发展已逐渐成为称重技术领域的新宠，其以调试简便高效、适应现场能力强等优势正在该领域崭露头角。以前首秦公司使用的均为模拟式传感器，21世纪初汽车衡及静态轨道衡已经全部更新为数字式称重传感器。iLn广州南创电子科技有限公司

    3.S型定义iLn广州南创电子科技有限公司

    S型称重传感器iLn广州南创电子科技有限公司

    S型称重传感器如图所示是传感器中最为常见的一种传感器,主要用于测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因为它的外形像S形状，所以习惯上也称S型称重传感器，此传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于吊秤，配料秤，机改秤等电子测力称重系统。iLn广州南创电子科技有限公司

iLn广州南创电子科技有限公司
    称重传感器原理iLn广州南创电子科技有限公司

    电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在它表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。iLn广州南创电子科技有限公司
    由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。iLn广州南创电子科技有限公司
    一、电阻应变片iLn广州南创电子科技有限公司
    电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。iLn广州南创电子科技有限公司
设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：iLn广州南创电子科技有限公司
R = ρL/S（Ω） （2—1）iLn广州南创电子科技有限公司
当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。iLn广州南创电子科技有限公司
对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：iLn广州南创电子科技有限公司
ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）iLn广州南创电子科技有限公司
用式（2--1）去除式（2--2）得到iLn广州南创电子科技有限公司
ΔR/R = Δρ/ρ + ΔL/L – ΔS/S （2—3）iLn广州南创电子科技有限公司
另外，我们知道导线的横截面积S = πr2，则 Δs = 2πr*Δr，所以iLn广州南创电子科技有限公司
ΔS/S = 2Δr/r （2—4）iLn广州南创电子科技有限公司
从材料力学我们知道iLn广州南创电子科技有限公司
Δr/r = -μΔL/L （2—5）iLn广州南创电子科技有限公司
其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有iLn广州南创电子科技有限公司
ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/LiLn广州南创电子科技有限公司
=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/LiLn广州南创电子科技有限公司
= K *ΔL/L （2--6）iLn广州南创电子科技有限公司
其中称重传感器生产厂家iLn广州南创电子科技有限公司
K = 1 + 2μ +（Δρ/ρ）/（ΔL/L） （2--7）iLn广州南创电子科技有限公司
式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。iLn广州南创电子科技有限公司
需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3.6之间；其次K值是一个无因次量，即它没有量纲。iLn广州南创电子科技有限公司
在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便iLn广州南创电子科技有限公司
常常把它的百万分之一作为单位，记作με。这样，式（2--6）常写作：iLn广州南创电子科技有限公司
ΔR/R = Kε (2—8)iLn广州南创电子科技有限公司
    二、弹性体iLn广州南创电子科技有限公司
    弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡；其次，它要产生一个高品质的应变场（区），使粘贴在此区的电阻应变片比较理想的完成应变枣电信号的转换任务。iLn广州南创电子科技有限公司
以托利多公司的SB系列称重传感器的弹性体为例，来介绍一下其中的应力分布。iLn广州南创电子科技有限公司
设有一带有肓孔的长方体悬臂梁。iLn广州南创电子科技有限公司
肓孔底部中心是承受纯剪应力，但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神，一为压缩，若把应变片贴在这里，则应变片上半部将受拉伸而阻值增加，而应变片的下半部将受压缩，阻值减少。下面列出肓孔底部中心点的应变表达式，而不再推导。iLn广州南创电子科技有限公司
ε = （3Q（1+μ）/2Eb）*（B（H2-h2）+bh2）/ （B（H3-h3）+bh3） （2--9）iLn广州南创电子科技有限公司
其中：Q--截面上的剪力；E--扬氏模量：μ—泊松系数；B、b、H、h—为梁的几何尺寸。iLn广州南创电子科技有限公司
需要说明的是，上面分析的应力状态均是“局部”情况，而应变片实际感受的是“平均”状态。iLn广州南创电子科技有限公司
    三、检测电路iLn广州南创电子科技有限公司
    检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。iLn广州南创电子科技有限公司
因为全桥式等臂电桥的灵敏度最高，各臂参数一致，各种干扰的影响容易相互抵销，所以称重传感器均采用全桥式等臂电桥。iLn广州南创电子科技有限公司

    称重传感器生产厂家基本分类iLn广州南创电子科技有限公司

    称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。iLn广州南创电子科技有限公司
光电式iLn广州南创电子科技有限公司
包括光栅式和码盘式两种。iLn广州南创电子科技有限公司
光栅式传感器利用光栅形成的莫尔条纹把角位移转换成光电信号（图2）。光栅有两块，一为固定光栅，另一为装在表盘轴上的移动光栅。加在承重台上的被测物通过传力杠杆系统使表盘轴旋转，带动移动光栅转动，使莫尔条纹也随之移动。利用光电管、转换电路和显示仪表，即可计算出移过的莫尔条纹数量，测出光栅转动角的大小，从而确定和读出被测物质量。iLn广州南创电子科技有限公司
码盘式传感器（图3）的码盘（符号板）是一块装在表盘轴上的透明玻璃，上面带有按一定编码方法编定的黑白相间的代码。加在承重台上的被测物通过传力杠杆使表盘轴旋转时，码盘也随之转过一定角度。光电池将透过码盘接受光信号并转换成电信号，然后由电路进行数字处理，最后在显示器上显示出代表被测质量的数字。光电式传感器曾主要用在机电结合秤上。iLn广州南创电子科技有限公司
    液压式iLn广州南创电子科技有限公司
    所示，在受被测物重力P作用时，液压油的压力增大，增大的程度与P成正比。测出压力的增大值，即可确定被测物的质量。液压式传感器结构简单而牢固，测量范围大，但准确度一般不超过1/100。iLn广州南创电子科技有限公司
    电容式iLn广州南创电子科技有限公司
    它利用电容器振荡电路的振荡频率f与极板间距d 的正比例关系工作(称重传感器生产厂家)。极板有两块，一块固定不动，另一块可移动。在承重台加载被测物时，板簧挠曲，两极板之间的距离发生变化，电路的振荡频率也随之变化。测出频率的变化即可求出承重台上被测物的质量。电容式传感器耗电量少，造价低，准确度为1/200～1/500。iLn广州南创电子科技有限公司
    电磁力式iLn广州南创电子科技有限公司
    它利用承重台上的负荷与电磁力相平衡的原理工作本文信息来源于（广州南创电子科技有限公司：www.nchtech.com）转载请注明。当承重台上放有被测物时，杠杆的一端向上倾斜；光电件检测出倾斜度信号，经放大后流入线圈，产生电磁力，使杠杆恢复至平衡状态。对产生电磁平衡力的电流进行数字转换，即可确定被测物质量。电磁力式传感器准确度高，可达1/2000～1/60000，但称量范围仅在几十毫克至10千克之间。iLn广州南创电子科技有限公司
    磁极变形式iLn广州南创电子科技有限公司
    所示，铁磁元件在被测物重力作用下发生机械变形时，内部产生应力并引起导磁率变化，使绕在铁磁元件（磁极）两侧的次级线圈的感应电压也随之变化。测量出电压的变化量即可求出加到磁极上的力，进而确定被测物的质量。磁极变形式传感器的准确度不高，一般为1/100，适用于大吨位称量工作，称量范围为几十至几万千克。iLn广州南创电子科技有限公司
    振动式iLn广州南创电子科技有限公司
    弹性元件受力后，其固有振动频率与作用力的平方根成正比。测出固有频率的变化，即可求出被测物作用在弹性元件上的力，进而求出其质量。振动式传感器有振弦式和音叉式两种。iLn广州南创电子科技有限公司
振弦式传感器的弹性元件是弦丝。当承重台上加有被测物时，V形弦丝的交点被拉向下，且左弦的拉力增大，右弦的拉力减小。两根弦的固有频率发生不同的变化。求出两根弦的频率之差，即可求出被测物的质量。振弦式传感器的准确度较高，可达1/1000～1/10000，称量范围为100克至几百千克，但结构复杂，加工难度大，造价高。iLn广州南创电子科技有限公司
音叉式传感器的弹性元件是音叉。音叉端部固定有压电元件，它以音叉的固有频率振荡，并可测出振荡频率。当承重台上加有被测物时，音叉拉伸方向受力而固有频率增加，增加的程度与施加力的平方根成正比。测出固有频率的变化，即可求出重物施加于音叉上的力，进而求出重物质量。音叉式传感器耗电量小，计量准确度高达1/10000～1/200000，称量范围为500g～10kg。iLn广州南创电子科技有限公司
    陀螺仪式iLn广州南创电子科技有限公司
    所示，转子装在内框架中，以角速度ω绕X轴稳定旋转。内框架经轴承与外框架联接，并可绕水平轴 Y 倾斜转动。外框架经万向联轴节与机座联接，并可绕垂直轴Z 旋转。转子轴 (X轴)在未受外力作用时保持水平状态。转子轴的一端在受到外力(P/2)作用时，产生倾斜而绕垂直轴Z 转动（进动）。进动角速度ω与外力P/2成正比，通过检测频率的方法测出ω，即可求出外力大小，进而求出产生此外力的被测物的质量。iLn广州南创电子科技有限公司
陀螺仪式传感器响应时间快(5秒)，无滞后现象，温度特性好（3ppm）， 振动影响小， 频率测量准确精度高，故可得到高的分辨率(1/100000)和高的计量准确度(1/30000～1/60000)。iLn广州南创电子科技有限公司
    电阻应变式iLn广州南创电子科技有限公司
    利用电阻应变片变形时其电阻也随之改变的原理工作。主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。iLn广州南创电子科技有限公司
