温度变送器DMT340系列适用于极干燥环境

　　Vaisala DRYCAP® DMT340系列露点和温度传感器的设计适用于低湿度环境的工业应用，如工业干燥、压缩空气系统、半导体工业、干燥室、烘箱以及金属加热处理等。KCQ广州南创电子科技有限公司

　　低露点条件下的稳定性KCQ广州南创电子科技有限公司

　　Vaisala DRYCAP®传感器不受颗粒污染、冷凝水、油烟和大部分化学品的影响。该传感器抗冷凝，即使处于液态水环境下，仍可很好地恢复并正常工作。快速的反应时间和稳定性也使其性能在动态变化的和低露点的应用中无与伦比。KCQ广州南创电子科技有限公司

　　特点/优势

• 　　-70 ... +80 °C (-94 ... +176 °F)范围的露点值测量精度可达±2 °C(±3.6 °F)
• 　　维萨拉DRYCAP®传感器能够实现精确、可靠的测量，并具备卓越的长期稳定性和快速响应能力
• 　　抗冷凝
• 　　独创的自动校准功能
• 　　兼容维萨拉DRYCAP® 手持式露点测量仪DM70
• 　　美国国家标准与技术研究所(NIST)可追溯校准(含证书)
• 　　便于操作的图形显示屏和按键
• 　　选配报警继电器及电源模块
• 　　模拟输出，R S 2 3 2 / 4 8 5 数字输出，WLAN/LAN局域网通讯
• 　　MODBUS协议支持(RTU/TCP)

　　独创的自动校准功能

　　DMT340系列的稳定性源自于维萨拉研发的独创自动校准功能。该功能可让变送器在执行测量的同时进行自动校准与调整。如果测量未达到确认精度，仪表将自动进行修正。该过程非常迅速且修正量很小，因而不会造成测量中断，维护便利性和传感器的高性能得到保障。为了确保性能始终优异，可将变送器送交维萨拉进行校准。校准间隔时间与应用相关;常规环境下建议每隔两年校准一次。方便使用的测量数据和趋势图KCQ广州南创电子科技有限公司

　　形显示屏

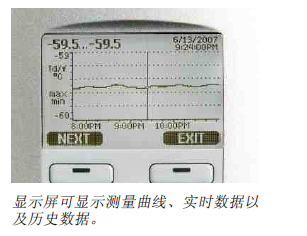

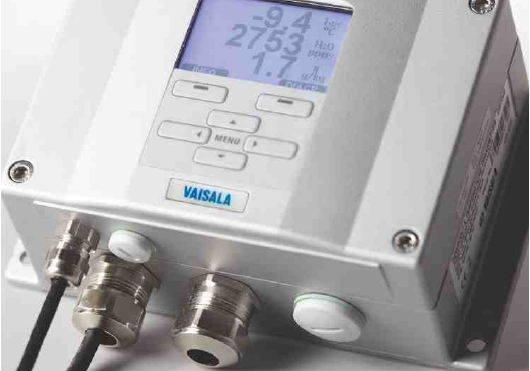

　　DMT340采用多语言菜单与按键相结合的大尺寸数字与图形显示屏。用户可利用其轻松监测运行数据、测量趋势，并可访问过去12个月的测量历史数据。KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

　　显示报警功能可追踪所有测量参数，并可自由设定上下限值。KCQ广州南创电子科技有限公司

　　多种输出和数据采集功能

　　该DMT340可支持最多三个独立的模拟输出。也可选交流电源供电以及可选继电器KCQ广州南创电子科技有限公司

　　输出。关于串行接口，可使用USB连接件，RS232，KCQ广州南创电子科技有限公司

　　也可选用RS485。KCQ广州南创电子科技有限公司

 KCQ广州南创电子科技有限公司

　　DMT340还可采用MODBUS通讯协议，在选配适当连接方式的情况下可进行MODBUSRTU (RS485)或MODBUS TCP/IP (以太网)通讯。KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

 KCQ广州南创电子科技有限公司

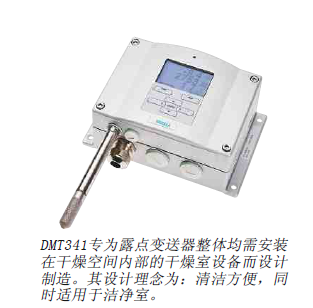

　　DMT341专为露点变送器整体均需安装在干燥空间内部的干燥室设备而设计制造。其设计理念为：清洁方便，同时适用于洁净室。KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

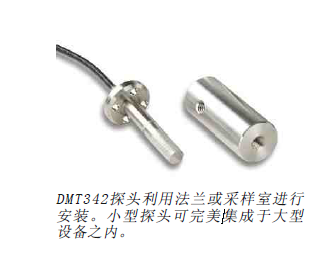

　　DMT342探头利用法兰或采样室进行安装。小型探头可完美集成于大型设备之内。KCQ广州南创电子科技有限公司

　　配有实时时钟和备用电池的数据记录仪可确保四年以上的可靠测量数据记录。记录数据即可在本地显示屏上查看，也可传输到安装Microsoft Windows®软件的P C计算机上。变送器还可连接到采用选配(W)LA N局域网接口的网络上，实现(无线)以太网连接。USB服务电缆让DMT340通过服务端口与PC计算机的连接更为方便。KCQ广州南创电子科技有限公司

　　安装方便

　　D M T 340变送器在交付时即处于随时可安装使用状态，并配有多种安装方案可选。KCQ广州南创电子科技有限公司

　　探头技术参数

　　适用于干燥空间内设备的DMT341

　　温度范围KCQ广州南创电子科技有限公司

　　变送器主体-40 ... +60 °CKCQ广州南创电子科技有限公司

　　(-40 ... +140 °F)KCQ广州南创电子科技有限公司

　　含显示屏时0 ... +60 °CKCQ广州南创电子科技有限公司

　　(+32 ... +140 °F)KCQ广州南创电子科技有限公司

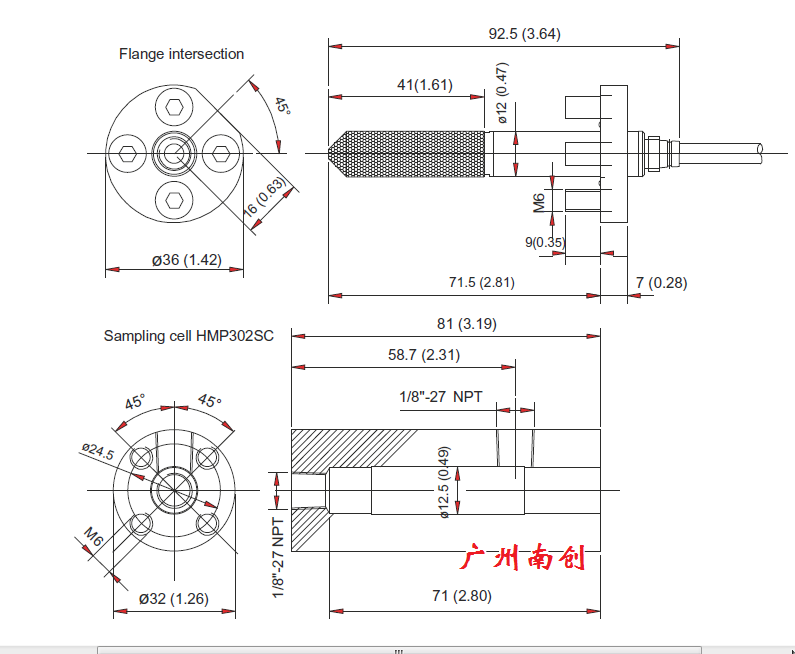

　　采用小尺寸法兰式探头的DMT342

　　压力范围0 ... 50 bar/KCQ广州南创电子科技有限公司

　　0 ... 725 psiaKCQ广州南创电子科技有限公司

　　机械强度可达250 bar/3625 psiaKCQ广州南创电子科技有限公司

　　探头直径12 mm/0.5"KCQ广州南创电子科技有限公司

　　安装KCQ广州南创电子科技有限公司

　　法兰36 mm/1.4"KCQ广州南创电子科技有限公司

　　采样室HMP302SCKCQ广州南创电子科技有限公司

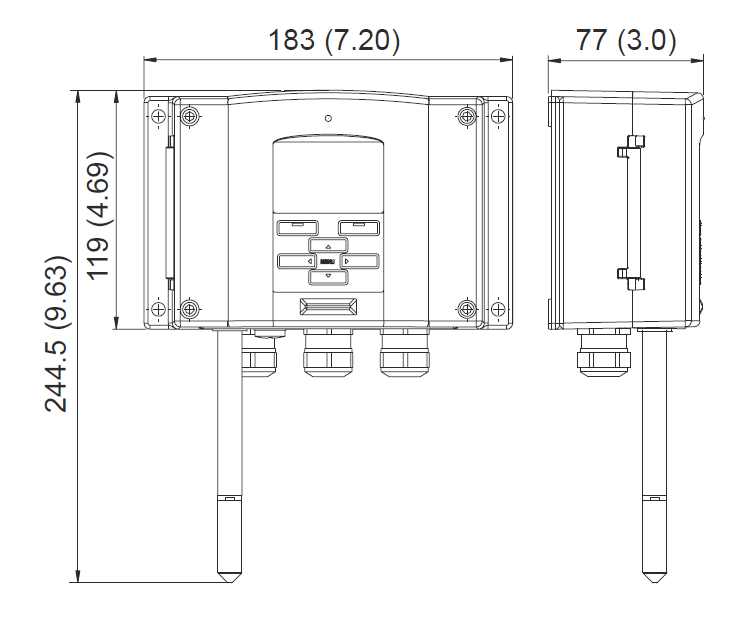

　　外形尺寸

　　外形尺寸/单位：毫米(英寸)KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

 KCQ广州南创电子科技有限公司

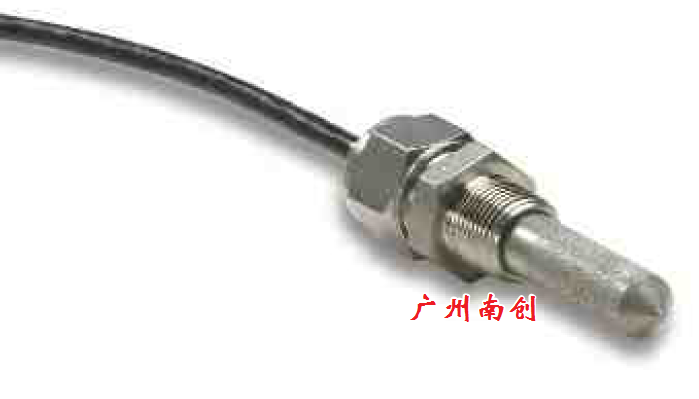

　　DMT344配有不同螺纹接头连接方式。是适用于压力或真空工艺永久式安装的理想仪表。KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

 KCQ广州南创电子科技有限公司

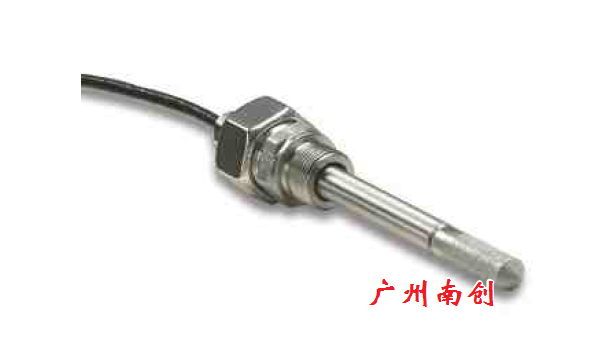

　　DMT347探头配有螺纹连接方式，是狭窄空间的理想选择。小尺寸探头采用Swagelok®连接头安装。KCQ广州南创电子科技有限公司

KCQ广州南创电子科技有限公司

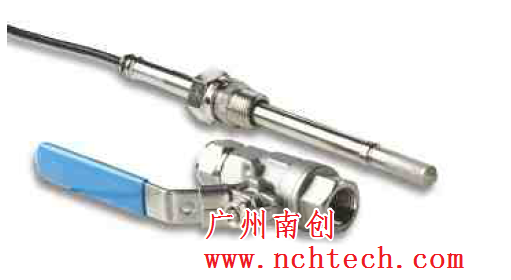

　　DMT348是适用于压力工艺应用的理想仪表，该类应用在工艺运行时需要能够拆卸探头。探头深度可调。KCQ广州南创电子科技有限公司

　　探头技术参数

　　采用高压环境用探头的DMT344技术参数

• 　　压力范围0 ... 50 bar/
• 　　0 ... 725 psia
• 　　机械强度可达100 bar/1450 psia
• 　　探头直径12 mm/0.5"
• 　　安装
• 　　接头螺纹M22 x 1.5
• 　　接头螺纹NPT 1/2”

　　采用小规格探头的DMT347技术参数

• 　　压力范围0 ... 10 bar/0 ... 145 psia
• 　　机械强度可达10 bar/145 psia
• 　　探头直径12 mm/0.5"
• 　　安装
• 　　接头螺纹R 3/8” ISO
• 　　接头螺纹G 1/2” ISO
• 　　接头螺纹NPT 1/2”

　　采用小规格探头的DMT348技术参数

• 　　压力范围0 ... 40 bar/
• 　　0 ... 580 psia
• 　　可调节长度41 ... 149/371 mm/
• 　　1.61 ... 5.87/14.6"
• 　　安装
• 　　接头螺纹R1/2” ISO
• 　　接头螺纹NPT 1/2”
• 　　球阀组件BALLVALVE-1
• 　　采样室DMT242SC或DMT242SC2

　　工作环境

　　工作温度

• 　　探头-40 ... +80 °C (-40 ... +176 °F)
• 　　机械耐温可达+180℃(+356 °F)
• 　　变送器本体-40 ... +60 °C (-40 ... +140 °F)
• 　　带显示屏时0 ... +60 °C (+32 ... +140 °F)
• 　　贮藏温度范围-55 ... +80 °C (-67 ... +176 °F)
• 　　探头压力范围参见探头技术参数
• 　　取样气体流速无影响
• 　　被测量气体非腐蚀性气体
• 　　电磁兼容性符合EMC标准要求
• 　　EN61326-1, 工业环境
• 　　注： IEC61000-4-5 (浪涌抗扰度)
• 　　使用的为显示设备测试阻抗40欧姆的变送器

　　输入与输出

• 工作电压10 ... 35 VDC, 24 VAC ±20 %
• 配选电源模块 100 ... 240 VAC 50/60 Hz
• 20 °C时的功耗(Uin 24VDC)
• RS-232 最大25 mA
• Uout 2 x 0 ... 1V / 0 ... 5V / 0 ... 10V 最大25 mA
• Iout 2 x 0 ... 20 mA 最大60 mA
• 显示屏及背光+ 20 mA
• 传感器自校期间最大+ 110 mA
• 模拟输出(2个标准输出, 第3个为可选输出)
• 电流输出0 ... 20 mA, 4 ... 20 mA
• 电压输出0 ... 1 V, 0 ... 5 V, 0 ... 10 V
• 20 °C时的模拟输出最大允许误差全量程±0.05%
• 模拟输出的温度系数全量程±0.005%/°C
• 外部负载
• 电流输出RL < 500 ohm
• 0 ... 1V输出RL > 2 kohm
• 0 ... 5V及0 ... 10V输出 RL > 10 kohm
• 最大线规建议使用0.5 mm2 (AWG 20) 标准线缆
• 数字输出RS-232, RS-485(可选)
• 服务端口连接RS-232, USB
• 继电器输出0.5 A, 250 VAC, SPDT (选配)
• 以太网接口(选配)
• 可支持标准10/100Base-T
• 连接器RJ45
• 协议Telnet
• WLAN接口(选配)
• 可支持标准802.11b
• 天线连接器型号RP-SMA
• 协议Telnet
• 安全性WEP 64/128, WPA

　　认证/加密

• 开放式/无加密
• 开放式 / WEP
• WPA 预共享密钥 / TKIP
• WPA 预共享密钥 / CCMP (又称WPA2)

　　选配实时时钟数据记录模件

• 可记录参数最多三个，即趋势曲线/最小值/最大值
• 记录间隔时间10秒(不可修改)
• 最长纪录时间４年５个月
• 记录点 每参数1370万个记录点
• 电池寿命最少5年
• 显示屏LCD背光显示器，任意参数图形趋势显示

　　菜单语言

• 英文、中文、芬兰文、法文、德文、日文、俄文、西班牙文、瑞典文等
