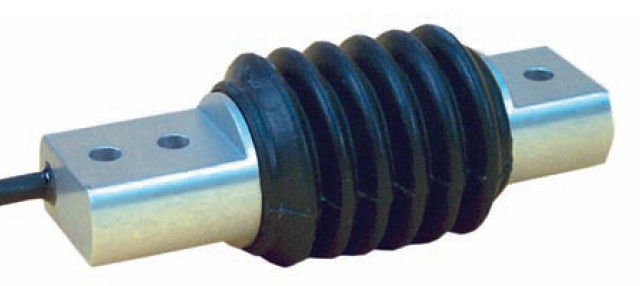

德国Burster称重传感器型号8511-6002特点：
加载弯曲梁
对于拉伸和压缩力
从0测量范围... 5不为0 ... 2000 N
高线性度高达0.1 ％
极低的安装高度
力的简单应用
材料铝或不锈钢
根据要求特殊设计
德国Burster 8511-6002称重传感器订购专线：020-82303306
8511-6002传感器应用：
型号8511弯曲梁称重传感器是专为测量拉伸和压缩力。他们的高精度，低扭矩的灵敏度和非常低的安装高度使这些传感器特别适合于使用在称重和配料技术以及用于实验室和生产使用。极其简单的施力使8511-6002：0-±2000N传感器容易处理。它提供了一个非常有利的价格/性能比，可以普遍适用于静态和动态测量。
应用举例：
加药系统
载荷挠度曲线
拉紧力测量线或线络筒机
摩擦力
索力
拔出力等
8511-6002称重传感器描述：
8511-6002测力传感器的测量元件包括一个双弯曲梁的应变仪，它的电阻与力的应用程序更改。当应用一电压的应变仪桥，在应变的变化应变片电阻转换成输出电压，这是成正比的力。应变片和整个测量元件被保护，水喷雾橡胶波纹管安装负载传感器，它被牢固地夹紧在侧2钻孔。的张力或压缩力被测得在其另一端被施加。力容易应用垂直于传感器轴。这是为了防止伪造的测量值。上的影响从负载距离的增加导致测量信号在安装侧（通过触摸手指EG）是可以忽略的过载保护可使用实现很少的努力机械止动件技术的变化保留-在CAD绘图（ 3D/2D ），此传感器可以在线导入直接到您的CAD系统。

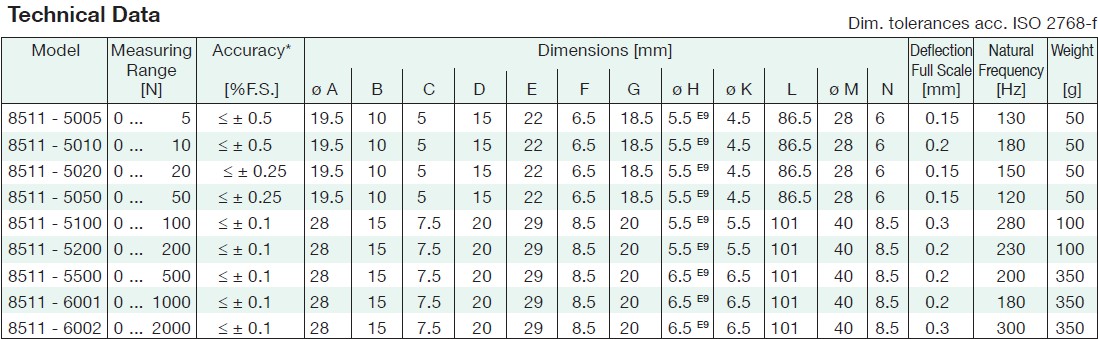

8511-6002称重传感器参数模型：
模型测量精度*尺寸[mm]挠度自然重量
量程满度频率[N] [ ％ FS]H 2 O吉隆坡直径MN [毫米] [赫兹] [ G]E L E C T R I C一L V A L
电桥电阻：全桥，箔模型应变计350 Ω
额定激励电压：多达范围0 ... 20 N最大。 5 V DC 在范围0 ... 50 N最大10 V DC
灵敏度：多达范围0 ... 20 N 1毫伏/ V，标称在范围0 ... 50 N 1.5毫伏/ V
绝缘电阻： > 10 MΩ
分流校准电阻： 100kΩ的± 0.1 ％
电桥的输出电压由该值的分流诱发指示校准协议从规定值的偏差是可能的
操作温度： - 20 °C ... 80 °C
温度补偿： 15℃ ... 70 °C
零点温度影响： ≤ 0.01 ％ F.S. / K
温度影响： ≤ 0.02 ％读数/ K
我机械加一个N I C A L V A L ü （E S）
测量类型：拉伸和压缩
测量的优先方向：校准的方向是通过在传感器上的箭头所示 在此负载方向，输出电压为正。
偏转静态安全过载：容量的150％
动力性能：容量推荐50 ％
截至测量范围0 ... 200千牛顿的负载8511-6002传感器不适合于一个非常高的数字周期性载荷。
设计：双弯梁
材料：铝，阳极氧化
范围≤ 0 ... 200牛顿：采用高强度车身的传感器
范围≥ 0 ... 500 N ：材质为不锈钢1.4542传感器本体
波纹管磨损性和耐候性橡胶
防护等级： ACC 。 EN 60529 IP54
外形尺寸：见表格及尺寸图
4线屏蔽PVC电缆带免费焊接端，长度2米，
直径4.5毫米，弯曲半径≥20毫米。扭结保护
通过一个额外的聚合物涂层，长约实现。 30mm时，
直径5.5毫米
接线代码：
白色正面激励
棕色的负激励
黄色信号输出正
绿色信号输出负
8511-6002称重传感器安装及型号：
截至测量范围0 ...强度等级为200牛顿螺丝
必要时，测量范围从0 ... 500 N螺丝 强度等级为12.9 。
负荷弯曲梁，测量范围10 N型号8511-6002
加载弯曲梁，测量范围20 N，
输出1 mV /视频型号8511 - 5020- V010标准化
配套连接器， 12针的起爆装置桌面设备型号9941
配套连接器， 9针为9163 -V3 ， 9235和9310
校准步骤包括在范围电缆的输出部分集成标准化
一个传感器或测量链中的压缩和/或校准
拉伸方向20 ％的步长测量范围上下，在的非线性，迟滞和非重复性综合误差

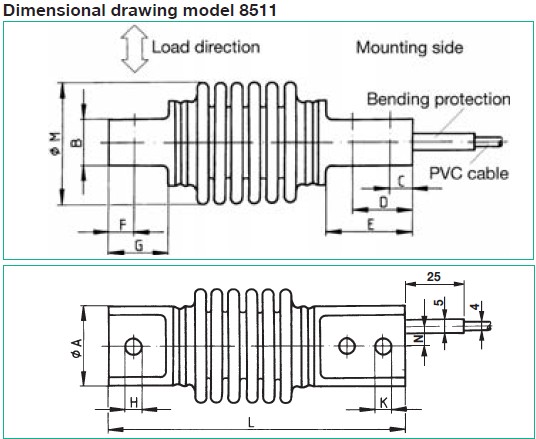

公差符合。 ISO 2768 -F二维绘图模型8511
8511 - 5005 0 ... 5 ≤± 0.5 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.15 130 50
8511 - 5010 0 ... 10 ≤± 0.5 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.2 180 50
8511 - 5020 0 ... 20 ≤± 0.25 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.15 150 50
8511 - 5050 0 ... 50 ≤± 0.25 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.15 120 50
8511 - 5100 0 ... 100 ≤± 0.1 28 15 7.5 20 29 8.5 20 5.5 E9 5.5 101 40 8.5 0.3 280 100
8511 - 5200 0 ... 200 ≤± 0.1 28 15 7.5 20 29 8.5 20 5.5 E9 5.5 101 40 8.5 0.2 230 100
8511 - 5500 0 ... 500 ≤± 0.1 28 15 7.5 20 29 8.5 20 6.5 E9 6.5 101 40 8.5 0.2 200 350
8511 - 6001 0 ... 1000 ≤± 0.1 28 15 7.5 20 29 8.5 20 6.5 E9 6.5 101 40 8.5 0.2 180 350
8511 - 6002 0 ... 2000 ≤± 0.1 28 15 7.5 20 29 8.5 20 6.5 E9 6.5 101 40 8.5 0.3 300 350
