METTLER-TOLEDO称重模块安装维护指南

一、METTLER-TOLEDO称重模块安装注意事项：

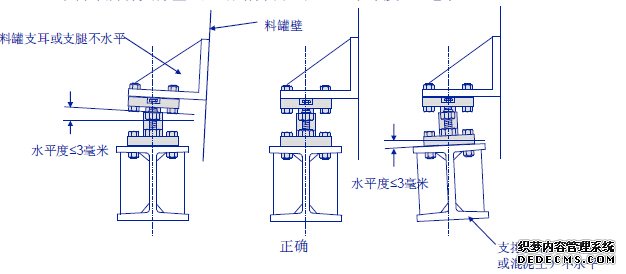

基础和料罐支耳最小偏转量
单块支撑基础（钢结构或混泥土）水平度≤3毫米
单块支撑基础（钢结构或混泥土）平面度≤3毫米
一个料罐所有支撑基础（钢结构或混泥土）水平度≤3毫米
称重模块安装注意事项

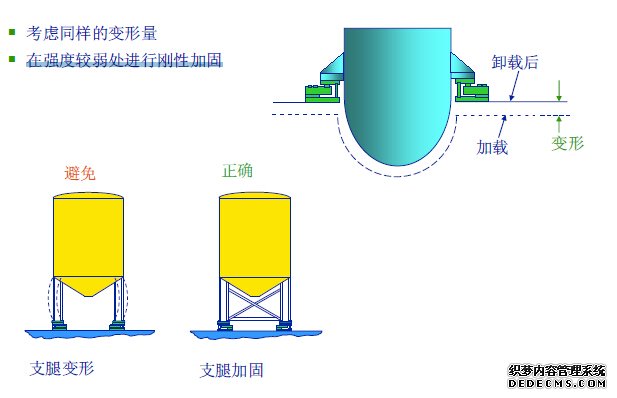

考虑同样的变形量
在强度较弱处进行刚性加固

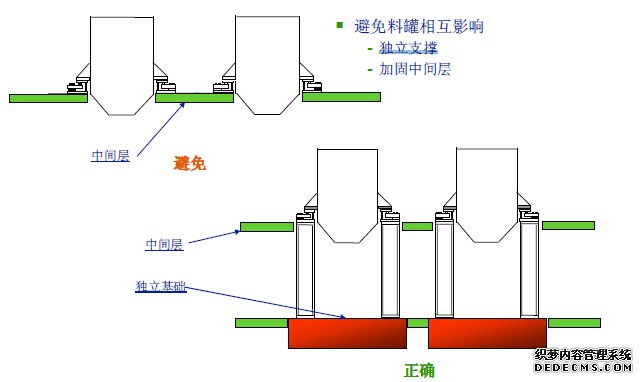

避免料罐相互影响
- 独立支撑
- 加固中间层

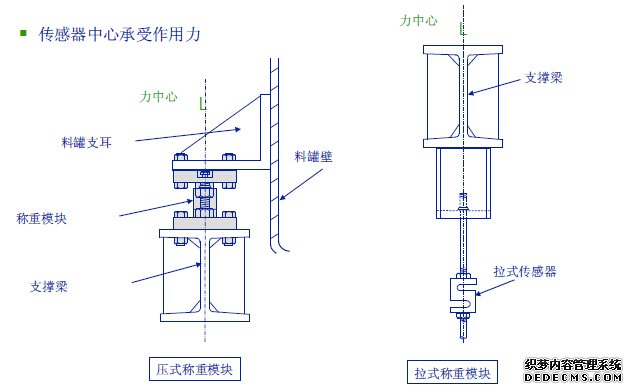

传感器中心承受作用力

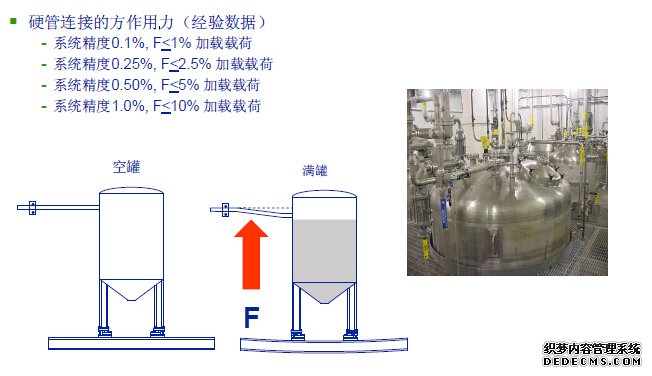

硬管连接的方作用力（经验数据）
- 系统精度0.1%, F<1% 加载载荷
- 系统精度0.25%, F<2.5% 加载载荷
- 系统精度0.50%, F<5% 加载载荷
- 系统精度1.0%, F<10% 加载载荷
硬管连接的方作用力

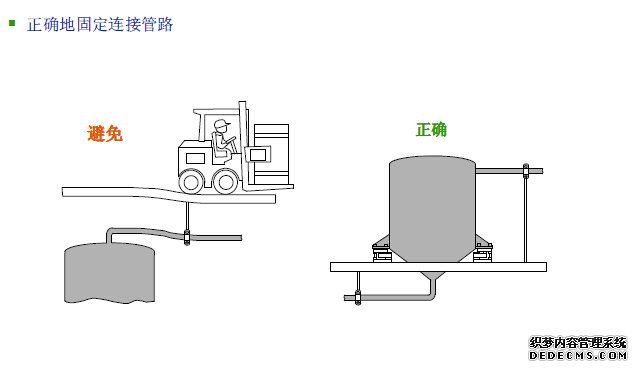

正确地固定连接管路

称重模块能够均匀承载
基础的必须是平的，符合刚度要求，基础在同一高度
垫片来确保传感器均匀受力
传感器保护
如果模块没有保护传感器的上抬螺栓，料罐不要急于落在传感器上，要先用工装以防安装时损坏传感器
在事先没有将传感器拿掉的情况下，不建议在传感器附近进行焊接，否则，焊接电流会穿过传感器，可能损坏传感器
模块的上顶板和下底板必须在同一线上，以保证传感器垂直受力
将称重模块安装在便于维修的地方
二、称重模块安装注意事项--------标定及验证
2.1用砝码进行满量程标定（高精度）
可能情况下，在小罐上放置满量程的砝码进行标定
2.2用砝码和替代物进行综合标定（精度好）
先用10 -20 %的砝码进行初步检定，再替代物和砝码一起加到罐内进行检定，直到满量程
2.3替代法标定（中等精度）
将一种物体在另一台称上称好后，移至罐内作为一种标准重量进行标定
2.4电子法标定（低精度）
使用一个模拟器来模拟传感器的满量程输出信号来进行标定
三、称重模块维护注意事项
3.1定时进行检查和清除，避免在料罐、称重模块和接线盒上积有杂质。
要确保秤体是浮动的，没有机械接触，卡住等现象。
3.2机械接触、卡住是料罐称量不准最大的原因。请定期检查此项要求
8FW/FWC模块防倾覆螺栓是否磕碰
8料罐和其他不相连的部件是否磕碰
3.3料罐上任何机械结构的改变可能会影响到称量的精度。
3.4检查连接杆，限位杆和缓冲器，留有足够的间隙，避免碰撞。
3.5检查接线盒是否密封，各种线是否连接牢固。
3.6接线盒内部或周围是否受潮或有异物存在。
3.7检查仪表电缆是否损坏，是否固定在秤体上。
