Model 8411力传感器特性
非常小的尺寸
健壮的建设
不锈钢做的
高谐振频率
对拉伸和压缩力量
特性曲线偏差< 0.5% F.S.
Model 8411力传感器应用
【Model 8411】德国Burster力传感器Model 8411_Model 8411力传感器该传感器系列8411特意被赋予了小尺寸，使他们能够轻松地集成到现有的结构或安装到地点，访问是困难的。拉伸和压缩力被引入到圆筒形传感器壳体通过两个螺栓。典型应用这些微型称重传感器，包括其作为测量仪器设备建设一般，在生产线使用，在测量和控制设备，测试设备等。该传感器是利用带螺纹的螺栓必须仔细拧入到位。工具必须不能用于装配。
力必须只集中施加，沿中心线，只有通过螺纹。其他装配件绝对不能碰传感器外壳;因此建议将粘结剂涂敷给线程。弯曲，弯曲或扭转的力量会导致错误的测量结果，并可能损坏传感器。为了避免在装配过程中超载，它是有益的，如果电气连接于传感器是由事前和如果测量上在过程中的显示被观看。
Model 8411力传感器描述

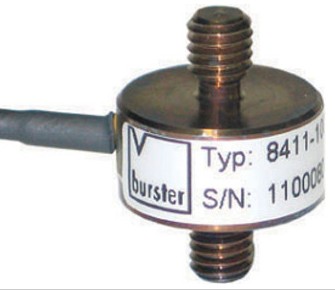

将被测量的力被集中施加到测力传感器通过两个螺纹销。的一个覆盖面筒状的传感器外壳被实现为一个测量元件，用应变仪被施加到其内侧。下的力的影响下，全桥电路不平衡，并输出信号成比例的力产生的。刚性补偿电路板7毫米宽， 70毫米长，坐落在连接电缆与传感器有关900毫米从传感器本体。这包含了一个电阻网络平衡的桥梁和温度补偿。卸下电路板，或改变电缆的长度，将干扰传感器的校准数据。强，坚固的设计导致高自然频率高达160 kHz的结果，这是有益的动态测量。积极的一面是旁边的电缆线。
德国Burster力传感器Model 8411参数：
电桥电阻（全桥） ：
测量范围≤ 0 ... 5 N半导体应变片
500 Ω ，额定
测量范围≥ 0 ... 10 N箔式应变计350 Ω ，额定
参考激励电压： 5 V DC
标称灵敏度：参考表
绝缘电阻： > 5000MΩ ，50 V DC
分流电阻： 59 KΩ ±0.1 ％
电桥的输出电压，所造成的价值分流电阻是
在校准协议给出。
范围E n V I R O ? M E N t个A L C O N D I T I O n S的
工作温度范围： - 55 ° C ... + 120 °C
正常工作温度范围： + 15 ° C ... + 70 °C
温度对零点的影响： ≤± 0.02 ％ FS / K
温度对灵敏度的影响： ≤ ±0.02 ％读数/ K
M E机械加一个N I C A L V A L ü （E S）
相对误差： < ± 0.5 ％ F.S.
相对滞后误差： < ± 0.5 ％ F.S.
相对变化： < ± 0.1 ％ F.S.
样的测量：拉伸和压缩力，在校准
拉伸方向（优先方向） 。关于对优先方向操作，估计改变的特性。
偏转： 13微米38微米
最大静载：额定负载的150％
动负荷：额定负载的??建议的70％
额定负载的??可能100 ％
材质：不锈钢17-4PH （类似于1.4542 ）
电气连接：
高弹性，颜色编码，聚四氟乙烯隔离线与开口端焊接。长1.5米。陡峭的电路板，宽度大约为7毫米，
长70毫米，桥梁找平，校准和温度补偿，0.7米距离传感器本体。之间的电缆屏蔽层
传感器和电路板。
防护等级： ACC 。符合EN 60529 IP54
接线码：红激励电压正
黑色的激励电压负
绿色信号输出负
白色信号输出正
范围≥0 ... 1000 N具有陡峭的电缆盖在传感器主体
长度7.6毫米，直径2.5毫米。
重量：测量范围< 0 ... 500杆无电缆约。 7克
测量范围> 0 ... 1000 bar的无电缆约。 19克
德国Burster力传感器Model 8411安装说明
到bemeasuredmust力集中应用，力，通过外螺纹。至关重要的是，该传感器不暴露在夹紧起作用的侧向力，因为这可能会导致错误在测量或传感器的损坏。为了确保负载单元被牢固地固定在其适当的位置时，粘合剂可以被施加到螺纹。合适的设计，这样的作为提供指南，安装的部件，必须使用以确保当压缩力施加屈曲不发生。注意，当处理和装配，以确保地步电缆出现和传感器连接电缆不会受到大得令人无法接受的拉伸或弯曲力。适当的应变消除可能需要提供。
