【刹车片自动配料系统】_刹车片自动配料系统 _刹车片自动配料系统

关于刹车片自动配料系统,详细信息请点击：称重控制系统；可查找了解刹车片自动配料系统具体技术参数及相关系列产品型号等信息。ASn广州南创电子科技有限公司

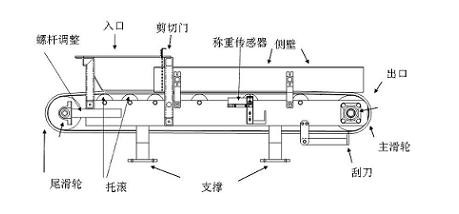

刹车片自动配料系统原理图：ASn广州南创电子科技有限公司

ASn广州南创电子科技有限公司

刹车片自动配料系统介绍：ASn广州南创电子科技有限公司

  随着技术的进步,由刹车片自动配料系统制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，刹车片自动配料系统称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了刹车片自动配料系统称重传感器，目前，称重传感器几乎运用到了所有的称重领域。ASn广州南创电子科技有限公司

本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。ASn广州南创电子科技有限公司

系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经称重变送器放大后，输入V/F转换器进行A/D转换，变送成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口和变送器，放料于箱中等一系列的称重定值控制。ASn广州南创电子科技有限公司

 ASn广州南创电子科技有限公司

刹车片自动配料系统的原理：ASn广州南创电子科技有限公司

刹车片自动配料系统是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡;其次，它要产生一个高品质的应变场(区)，使粘贴在此区的电阻应变片比较理想的完成应变枣电信号的转换任务。ASn广州南创电子科技有限公司

刹车片自动配料系统传感器是电阻应变式传感器，电阻应变式传感器的原理是电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。ASn广州南创电子科技有限公司

设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：ASn广州南创电子科技有限公司

R = ρL/S(Ω) (2—1)ASn广州南创电子科技有限公司

当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。ASn广州南创电子科技有限公司

对式(2--1)求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：ASn广州南创电子科技有限公司

ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 (2—2)ASn广州南创电子科技有限公司

用式(2--1)去除式(2--2)得到ASn广州南创电子科技有限公司

K = 1 + 2μ +(Δρ/ρ)/(ΔL/L) (2--7)ASn广州南创电子科技有限公司

式(2--6))说明了电阻应变片的电阻变化率(电阻相对变化)和电阻丝伸长率(长度相对变化)之间的关系。ASn广州南创电子科技有限公司

ΔR/R = Δρ/ρ + ΔL/L – ΔS/S (2—3)ASn广州南创电子科技有限公司

另外，我们知道导线的横截面积S = πr2，则 Δs = 2πr*Δr，所以ASn广州南创电子科技有限公司

ΔS/S = 2Δr/r (2—4)ASn广州南创电子科技有限公司

从材料力学我们知道ASn广州南创电子科技有限公司

Δr/r = -μΔL/L (2—5)ASn广州南创电子科技有限公司

其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式(2—4)(2—5)代入(2--3)，有 　　ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L =(1 + 2μ(Δρ/ρ)/(ΔL/L))*ΔL/L = K *ΔL/L (2--ASn广州南创电子科技有限公司

　需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3.6之间;其次K值是一个无因次量，即它没有量纲。ASn广州南创电子科技有限公司

在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便ASn广州南创电子科技有限公司

常常把它的百万分之一作为单位，记作με。这样，式(2--6)常写作： ΔR/R = Kε (2—8)ASn广州南创电子科技有限公司

 ASn广州南创电子科技有限公司

刹车片自动配料系统更换的注意事项和流程ASn广州南创电子科技有限公司

刹车片自动配料系统更换工作进展顺利，首先清除煤灰，拆开保护罩，松开销子和压紧螺丝帽，去除称重托辊，接着松开固定传感器的四个螺丝，特别是靠近皮带的里侧2个螺丝，由于生锈特别难拆，以计量给煤机称重控制为背景,利用数字式称重传感器进行质量采集,S7-200PLC作为计量与控制工具,触摸屏作为操作上位机,设计了基于数字称重传感器的计量刹车片自动配料系统，详细阐述了控制系统的工作原理及方式,控制系统的组成,PLC控制程序的设计思路,上位机画面设计等内容.该系统一方面扩展了PLC的功能,组成交互式工作界面的独立刹车片自动配料系统,另外一方面也可以大大减少操作台上按钮、开关、仪器等的使用数量,使PLC外围电路更简单,大大提高了系统安全可靠性,增强了事件追忆能力,改善了计量精度.ASn广州南创电子科技有限公司

刹车片自动配料系统的参数及特点：ASn广州南创电子科技有限公司

铝合金材料，平行梁结构ASn广州南创电子科技有限公司

--硅橡胶密封，表面阳极化，耐腐蚀性佳。 ASn广州南创电子科技有限公司

--整体结构，安装使用方便。ASn广州南创电子科技有限公司

综合精度Combined error %FS ±0.0300ASn广州南创电子科技有限公司

蠕变Creep（in 30 min） %FS ±0.0300ASn广州南创电子科技有限公司

零点平衡Zero balance %FS ±2ASn广州南创电子科技有限公司

输入阻抗Input resistance（RLC） Ω 1450 ±10ASn广州南创电子科技有限公司

输出阻抗Output resistance（RO） Ω 1402 ±5ASn广州南创电子科技有限公司

准确度等级Accuracy Class C3ASn广州南创电子科技有限公司

额定载荷Max. Capacity（Emax）  100kg~30tASn广州南创电子科技有限公司
